科目： 来源：2012-2013学年重庆市云阳县九年级（上）期末物理试卷（解析版） 题型：填空题

（1）对人体的安全电压不高于    V．
（2）语言复读机工作时需要6V的电源，这可以由    节干电池串联提供．
（3）家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是    联（选填“并”或“串”）．
（4）沿海地区昼夜之间的温差比同纬度内陆地区昼夜之间的温差小，这是因为水的    较大．
（5）如图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是    ．（选填“甲”或“乙”）

科目： 来源：2012-2013学年重庆市云阳县九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年重庆市云阳县九年级（上）期末物理试卷（解析版） 题型：填空题

如图是某种物质熔化时温度随时间变化的图象，根据图象可以得到许多信息，请你写出两条．
（1）    ；
（2）    ．

科目： 来源：2012-2013学年重庆市云阳县九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年重庆市云阳县九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年重庆市云阳县九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示是某研究性学习小组利用“220V 60W“的灯泡L₁和“220V 15W“的灯泡L₂所设计的四个电路图．当把它们分别接入同一个家庭电路时，其中有一个电路消耗的功率最大，它消耗的最大功率是    W，消耗功率最小的电路图是    ．

科目： 来源：2012-2013学年重庆市云阳县九年级（上）期末物理试卷（解析版） 题型：解答题

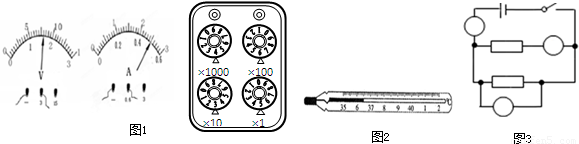

（1）如图1所示，电压表的读数是______，电流表的读数是______，电阻箱的读数是______Ω．某同学家中的电能表九月底显示 ，十月底显示，那么这位同学家十月用电______kW?h．

（2）如图2是一支常见体温计的示意图，它的读数是______℃．
（3）在如图3所示电路图中“○”内填上电流表和电压表的符号并标明“+”“-”接线柱．

科目： 来源：2012-2013学年重庆市云阳县九年级（上）期末物理试卷（解析版） 题型：解答题

小名同学运用如图所示的实验器材做测定值电阻阻值和小灯泡功率的实验，其中小灯泡标有“3.8V”的字样．

（1）补画导线，把图（a）中的器材连接成实验电路，要求导线不交叉，且滑动变阻器的滑片P向左滑动时，电阻变小，线头应接滑动变阻器的______（选填A、B、C、D）
（2）在连接电路前，应先将开关______，并将滑动变阻器的滑片P移到______端（选填A、B）；
（3）小灯泡正常发光时，电流表的指示如图（b），其值为______A
（4）由实验数据可知，小灯泡正常发光时的灯丝电阻为______Ω
（5）小灯泡正常发光，小灯泡额定功率为______W；
（6）①某同学连接好电路后闭合开关，发现电流表指针向左偏转，其原因是：______
②若发现电流表指针偏转角度太小，其原因是：______
③若闭合开关后，发现电压表有指示，而电流表指针不动，可能的原因是______
（7）若将小灯泡换成待测定值电阻，小名同学通过实验测量了一次电流、电压值后，计算得出定值电阻的阻值，小名同学为获得测量结果而高兴．小名准备整理实验器材结束实验．你认为他的实验真的结束了吗？为得到更可靠的结果，你认为接下去他的具体操作应是______；
你提出这个建议的目的是：______．

科目： 来源：2012-2013学年重庆市云阳县九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电源电压为12V，R₁=10Ω，开关S闭合后，电压表的示数为4V，求：
（1）通过R₁的电流；（2）R₂的阻值．
