科目： 来源：北师大版九年级全一册《19.1家庭电路》2013年同步练习（一）（解析版） 题型：选择题

科目： 来源：北师大版九年级全一册《19.1家庭电路》2013年同步练习（一）（解析版） 题型：选择题

科目： 来源：北师大版九年级全一册《19.1家庭电路》2013年同步练习（一）（解析版） 题型：解答题

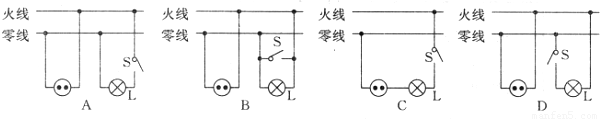

如图所示的4个电路中，哪个是正确的，哪个是错误的？请在图中错误的地方画“×”，并说明为什么错．

科目： 来源：北师大版九年级全一册《19.1家庭电路》2013年同步练习（一）（解析版） 题型：解答题

如图所示为两根给家庭电路供电的电线，A是保险盒，B是插座，L₁和L₂是两盏白炽灯，现在要使开关S₁控制L₁，开关S₂控制L₂，请把这个家庭电路连接起来．

科目： 来源：北师大版九年级全一册《19.1家庭电路》2013年同步练习（一）（解析版） 题型：解答题

小明要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里．图甲为实物图，图乙为反面接线示意图，“A”“B”是从开关接线柱接出的两根导线，请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其它电器使用．

科目： 来源：北师大版九年级全一册《19.1家庭电路》2013年同步练习（一）（解析版） 题型：解答题

如图甲是螺丝口灯座结构的示意图，导线a连接在金属螺旋套上，导线b连接在金属簧片上．安装灯泡时，把灯泡的螺口放入灯座的金属螺旋套内，旋紧后，灯泡顶端的金属块便和灯座的金属簧片紧密接触，这样，导线a通过灯座上的金属螺旋套、灯泡上的金属螺旋和灯丝的一端接通，导线b通过灯座上的金属簧片、灯泡上的金属块和灯丝的一另一端接通，这就相当于把灯丝接在导线a，b上．
（1）工人师傅在安装电路时，为什么总是把灯座上的螺旋套接在零线上，而不接在火线上？
（2）请在图乙中把开关、电灯接在电源上，使开关能控制灯泡的亮熄（图甲和图乙中，导线a，b的标注是相对应的）．

科目： 来源：北师大版九年级全一册《19.1家庭电路》2013年同步练习（一）（解析版） 题型：填空题

小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器．
（1）如图所示，他发现自己家洗衣机用的是三脚插头，其铭牌上标有“10A 250V”字样，其中的“10A”表示什么意思？
（2）小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些．他又查看了其它家用电器的三脚插头，也是这种情况．它比其它两脚稍长一些有什么好处？

科目： 来源：北师大版九年级全一册《19.1家庭电路》2013年同步练习（一）（解析版） 题型：解答题

小王师傅要装一盏螺丝口灯座的电灯，并用开关控制电灯的亮熄，他知道螺丝口灯座的金属套应该接在零线这一边的电路上，万一不小心手碰到金属螺旋套也不至于触电，小王师傅按照自己画的图把电路装完后，闭合开关，电灯亮了，他用试电笔笔尖接触灯座的两接线点a和b，接触a时试电笔氖管变亮，接触b时氖管不亮．他指着b对小华说：“这是接零线的，接触它不会触电．”小华对小王说：“王师傅你现在接触它不会触电，但是开关一旦断开或者接触不良，那就不堪设想了．”小王很诧异，心想：“电灯亮着都不触电，电灯熄了还会触电吗？”请你帮小王师傅分析一下，他的想法错在哪里．

科目： 来源：北师大版九年级全一册《17.3电阻的测量》2013年同步练习（一）（解析版） 题型：选择题

如图所示是用电压表和电流表测量小灯泡电阻R_L的四个电路图，其中正确的是（ ）
A．
B．
C．
D．

科目： 来源：北师大版九年级全一册《17.3电阻的测量》2013年同步练习（一）（解析版） 题型：选择题
