科目: 来源:北师大版九年级全一册《第18章电功率》2013年单元检测训练卷(一)(解析版) 题型:解答题

如图所示为测定标有“2.5V”字样小灯泡电功率的电路图.某同学实验时,能正确地连线、测量和读数,但他慌乱中把变阻器滑片P分别位于b,b,c三个位置时的电表示数只记在草稿纸上,分别是0.28,2.5,2.0,3.0,0.20,0.24.请你帮他把数据整理好,并按要求填入表格:
P位置U/VI/AP/W
A
B
c


查看答案和解析>>

科目: 来源:北师大版九年级全一册《第18章电功率》2013年单元检测训练卷(一)(解析版) 题型:解答题

如图是测定额定电压为3.8V小灯泡额定功率的实物连接图.
(1)在图中把电压表连接好,使它成为一个完整的实验电路.
(2)实验时发现电压表示数为2V,为测额定功率应将滑动变阻器滑片P向______移动,使电压表示数为______V.
(3)一位同学连接的实验电路,无论怎样移动变阻器的滑片,电流表和电压表示数都不变化,且灯光较暗,原因是:______.
(4)另一位同学连接的实验电路,闭合开关后发现电流表指针偏转,电压表指针不动,该故障的原因是______.(选填下列故障原因的字母代号)
A、灯泡灯丝断了  B、电流表接线短路  C、电源接触不良  D、灯座接线短路.

查看答案和解析>>

科目: 来源:北师大版九年级全一册《第18章电功率》2013年单元检测训练卷(一)(解析版) 题型:解答题

小林利用定值电阻R进行实验,记录的实验数据如下表所示.表中I为通过电阻R的电流,P为电阻R的电功率.请根据表中数据归纳电功率P与电流I的关系:在______的条件下,P=______.
I/A0.20.30.40.50.60.7
P/W1.22.74.87.510.814.7

查看答案和解析>>

科目: 来源:北师大版九年级全一册《第18章电功率》2013年单元检测训练卷(一)(解析版) 题型:填空题

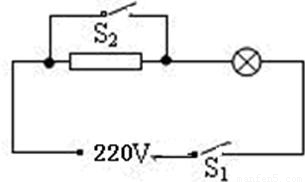

小林家住农村,他家的厕所离房子有一段距离,为了方便和节能,他用“220V,40W”的灯泡,阻值为1210Ω的电阻和开关Sl、S2设计了一个电路,电路图如图所示.天黑后,Sl处于闭合状态,当无人上厕所时,开关S2断开,灯光较暗,但能起到指示作用,此时灯泡消耗的电功率为    W;当有人上厕所时,闭合开关S2,灯泡正常发光,起到照明作用,此时灯泡消耗的电功率为    W.

查看答案和解析>>

科目: 来源:北师大版九年级全一册《第18章电功率》2013年单元检测训练卷(一)(解析版) 题型:解答题

保温箱的简化电路如图所示,A为温度传感器,它的作用相当于开关,达到设定温度时自动断开电路;低于设定温度时,自动接通电路.S是保温箱的温度设定开关,它有三个档,分别为60℃,50℃和40℃,加热功率分别为90w,72W和45w.电源电压为36V,R1,R2,R3都是发热体.
(1)当S拨至位置1时,加热功率是多少?R1的阻值是多少?
(2)当S拨至位置3时,电路中的电流是多少?
(3)当S拨至位置2时,R2的阻值是多少?通电1min产生多少热量?

查看答案和解析>>

科目: 来源:北师大版九年级全一册《第18章电功率》2013年单元检测训练卷(一)(解析版) 题型:解答题

如图所示为小林家的电能表和一个标准的白炽灯泡的铭牌,请根据铭牌上的参数回答下列问题:

(1)此灯泡的灯丝电阻为多大?
(2)若关掉其他用电器,让该灯泡单独正常工作6min,则灯泡消耗的电能是多少?在正常情况下,此时电能表应该转多少圈?
(3)小林为了检测自家电能表的显示是否准确,关掉家中其他用电器,让这个灯泡单独正常工作2min,发现电能表转了3圈.若当月小林家的电能表显示消耗电能300kW?h,当地电价为0.5元/kW?h,通过计算,你认为小林家本月应付多少电费才是合理的?

查看答案和解析>>

科目: 来源:北师大版九年级全一册《第18章电功率》2013年单元检测训练卷(一)(解析版) 题型:解答题

寒假里,小军为爷爷买了一条电热毯,电热毯的铭牌上标有“220V 50W”.小军设计了一个实验,用电流表和电压表测量电热毯的阻值,他设计的实验电路图如图所示,其中R为电热毯的电阻,R′为标有“10Ω 2A”的滑动变阻器,电源两端的电压为12V.小军闭合开关后发现:无论怎样移动滑动变阻器的滑片,电表的示数变化都很小.经过检验,电表及各元件完好,电路连接无误.则电表示数变化很小的原因是:______.

查看答案和解析>>

科目: 来源:北师大版九年级全一册《第18章电功率》2013年单元检测训练卷(一)(解析版) 题型:填空题

小斌是一位电工,准备为一房间设计电路,房间内两盏灯计划用并联电路,但房东邓大爷想用串联电路,他认为串联电路既简单又省钱.下面是小斌留给邓大爷的便条,请补充完整.并将图中的两灯及开关正确连入电路.

查看答案和解析>>

科目: 来源:北师大版九年级全一册《第18章电功率》2013年单元检测训练卷(一)(解析版) 题型:解答题

小丽用伏安法测量标有“2.5V 0.5A”的小灯泡L的电功率,她正确连接如图所示实物电路后,闭合开关S,发现小灯泡L不发光.于是她认为:小灯泡L不发光,一定是由于小灯泡L所在电路断路或小灯泡L短路造成的.经老师检查发现,图中电路元件均无故障,且电路连线完好.请你选用图所示电路中的元件,设计一个实验证明小丽的观点是错误的.请你画出实验电路图,并简述实验步骤和实验现象.

查看答案和解析>>

科目: 来源:北师大版九年级全一册《第18章电功率》2013年单元检测训练卷(一)(解析版) 题型:填空题

如图示,在量热器中注入适量的煤油,将电阻值为R和2R的两根电阻丝按图a所示,接在带有三个接线柱的量热器盖板上,并浸入煤油中,按图b连接好电路,闭合电键,通过调节滑动变阻器,选择合适的电流,对煤油加热,利用温度计测量煤油温度变化的大小,用秒表测量通电时间,表一、表二、表三是一位同学进行实验的数据记录,已知:煤油温度的变化与电阻丝上放出的热量成正比.
表一
次序电阻电流/A通电时间/s温度变化/℃
1R0.202001.2
2R0.203001.8
3R0.204002.4
表二
次序电阻电流/A通电时间/s温度变化/℃
4R0.204002.4
5R0.304005.4
6R0.404009.6
表三
次序电阻电流/A通电时间/s温度变化/℃
7R0.204002.4
82R0.204004.8
93R0.205009.0
103R0.204007.2
(1)根据表中数据,可找出电阻丝放出的热量跟哪些因素有关的规律,例如由表一可知:在电阻和电流一定时,电阻放出的热量跟通电时间成正比,请观察表二、表三中的数据,将结论填写在相应的横线上.
由表二可知:
由表三可知:
(2)从实验的一般方法看,实验中该同学在第9次测量数据时的不妥之处是:
