科目: 来源:北师大版九年级全一册《15.5串并联电路中电流的规律》2013年同步练习(一)(解析版) 题型:填空题

如图所示电路中,要使灯泡A,B与电源组成串联电路,应闭合开关    ,灯A和灯B的电流大小    .若要使灯A,B与电源组成并联电路,应闭合开关    ,电流表    测的是灯A电流IA,电流表    测的是干路电流I,则IA    I.

查看答案和解析>>

科目: 来源:北师大版九年级全一册《15.5串并联电路中电流的规律》2013年同步练习(一)(解析版) 题型:解答题

根据图甲所示的电路图,将题图乙中的实物用笔画线表示导线连接起来,如果A1的示数为0.9A,A2的示数为0.5A,通过灯L1和灯L2的电流分别为______A和______ A.

查看答案和解析>>

科目: 来源:北师大版九年级全一册《15.5串并联电路中电流的规律》2013年同步练习(一)(解析版) 题型:解答题

某同学用如图所示的电路测灯泡L1的电流.
(1)该图中电流表的接法错误是______.
(2)若要测量通过灯L2的电流,但只允许变动原图中的一根导线中的一个端点的连线位置,则应将导线______从______接线柱移动到______接线柱上.
(3)若要测量L1和L2两盏灯的电流之和,那么在第(2)问的基础上只允许再变动一根导线的一个端点的接线位置,则应将导线______ 从______接线柱移动到______接线柱上.

查看答案和解析>>

科目: 来源:北师大版九年级全一册《15.5串并联电路中电流的规律》2013年同步练习(一)(解析版) 题型:解答题

在“探究串联电路电流规律”的实验中:
(1)按如图所示的电路连接好后,把电流表先后接在电路中的a、b、c处时,得到如下的记录.

测量处abC
电流(A)0.80.80.8
比较测得的数据,结论是:______.
(2)在测并联电路中的电流时,若先在如图中的a处测得电路中电流为1.2A,然后在b处测得电流为0.7A,则在c处测得电流为______A.

查看答案和解析>>

科目: 来源:北师大版九年级全一册《15.5串并联电路中电流的规律》2013年同步练习(一)(解析版) 题型:解答题

在如图所示的电路中,a,b,c,d为四个接线柱,闭合开关后灯不亮,已经确定是由灯泡断路或短路引起的.在不允许拆开电路的情况下,请你用一只电流表分别对故障进行判断,把方法和判断结果填入下表中.
电流表接入位置开关的闭合、断开情况观察到的现象及结论


查看答案和解析>>

科目: 来源:北师大版九年级全一册《15.5串并联电路中电流的规律》2013年同步练习(一)(解析版) 题型:解答题

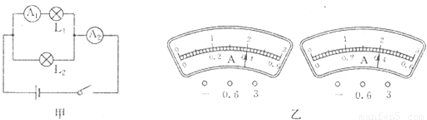

在如图甲所示的电路中,两只电流表的示数分别如题图乙所示,那么A1和A2的示数分别为______和______;灯L2的电流为______A.

查看答案和解析>>

科目: 来源:北师大版九年级全一册《第19章生活用电》2013年单元检测训练卷(一)(解析版) 题型:选择题

发现有人触电后,应采取的措施是赶快( )
A.直接用手将触电人拉离带电体
B.切断电源
C.用剪刀剪断电源线
D.用绝缘体将人与带电体分开

查看答案和解析>>

科目: 来源:北师大版九年级全一册《第19章生活用电》2013年单元检测训练卷(一)(解析版) 题型:选择题

下列各图中,符合安全用电原则的是( )
A.
电器失火时先切断电源
B.
湿衣服晾在电线上
C.
用湿布擦抹电器
D.
用电器未加接地保护

查看答案和解析>>

科目: 来源:北师大版九年级全一册《第19章生活用电》2013年单元检测训练卷(一)(解析版) 题型:选择题

人们的下列行为一定会造成触电事故的是( )
A.断开电源闸刀后,一只手接触火线
B.站在地上,一只手接触火线
C.站在绝缘体上,两只手接触零线
D.站在地上,两只手接触零线

查看答案和解析>>

科目: 来源:北师大版九年级全一册《第19章生活用电》2013年单元检测训练卷(一)(解析版) 题型:选择题

关于安全用电,下列做法中正确的是( )
A.电器失火时,先灭火再切断电源
B.家用电器的金属外壳一定要接地线
C.控制电灯的开关接在电源的火线、零线上都可以
D.保险丝烧断了可以用铜丝代替

查看答案和解析>>
