科目： 来源：2012-2013学年贵州省铜仁地区沿河四中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

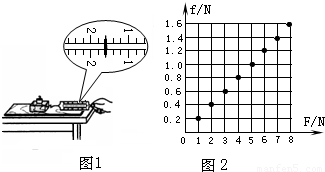

用图1所示的装置探究摩擦力跟压力大小的关系．
（1）实验时，拉动木块在水平木板上做匀速直线运动，弹簧测力计的示数就等于摩擦力的大小，因为这时的拉力和摩擦力是一对______力．
（2）某次实验中弹簧测力计的指针位置如图1所示，它的示数是______N．

实验次数	1	2	3	4	5
压力F/N	3	4	5	6	7
摩擦力?/N	0.6	0.8	1.0	1.2	1.4

（3）改变木块上所加钩码的个数进行多次实验，记录的数据如上表所示，请根据表中的数据，在图2中画出摩擦力随压力大小变化的关系图象．
（4）分析图象可知：当接触面的粗糙程度一定时，摩擦力跟压力的大小成______．
（5）实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上做匀速直线运动时的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小．你认为她的结论正确吗？______，理由是：______．

科目： 来源：2012-2013学年贵州省铜仁地区沿河四中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

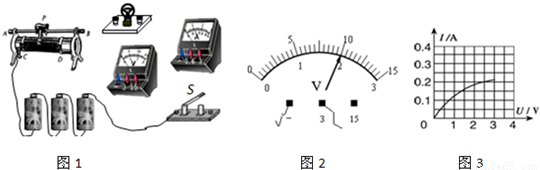

在测定“小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．他们所设计的实验电路如图所示．
（1）在连接电路时，开关应处于______状态，电流表的量程应选0～______A．
（2）请你用笔画线代替导线，按照电路图将实物电路补充完整．（导线不能交叉）
（3）闭合开关前，图1中滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
（4）小刚同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为______V，若他想测量小灯泡的额定功率，应将图1中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小丽同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W．

科目： 来源：2012-2013学年贵州省铜仁地区沿河四中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

有一辆总质量为1.2t的上海桑塔纳牌轿车在我县二桥上行驶，
（1）它在桥的一端看见如图所示的标志牌时，速度已达20m/s，并仍以此速度在向前开行，这辆车是否违反了交通法规，为什么？
（2）如果这辆轿车以15m/s的速度匀速行驶，从桥的一端到另一端需要多少s？
（3）这辆轿车仍然以15m/s的速度在二桥上匀速直线行驶，此时受到的阻力为重力的0.02倍，请你算出这辆轿车的牵引力是多少？（g=10N/kg）

科目： 来源：2012-2013学年贵州省铜仁地区沿河四中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

小明同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S进行自动控制．小明从说明书上收集到如下表中的部分数据和如图所示的电路原理图．
请解答如下问题：（计算结果若不能整除，保留一位小数）
（1）请分析两个开关分别处于什么状态时，饮水机为加热状态？说明原因．
（2）这个电热饮水机正常工作时，在加热状态下的总电流大约是多大？
（3）若电阻R₂的阻值为1210Ω，则电阻R₁的阻值为多少？

额定电压	220V
频率	50Hz
额定加热功率	920W

（4）在用电高峰期．当实际电压只有200V时，这个电热饮水机加热的实际功率是多大？
