科目：
来源：2012-2013学年陕西省西安市远东一中九年级（上）月考物理试卷（12月份）（解析版）
题型：填空题
在下图电路中，要想使灯L
1变亮，滑动变阻器的滑片P应该向
移动（a端或b端），电流表和电压表的示数如下图所示，则通过灯L
1的电流大小是
，加在灯L
1两端的电压是
，此时灯丝的电阻是
查看答案和解析>>
科目：
来源：2012-2013学年陕西省西安市远东一中九年级（上）月考物理试卷（12月份）（解析版）
题型：填空题
如图所示，甲、乙分别是两个电阻的I-U图线，甲电阻阻值为
Ω，乙电阻阻值为
Ω，电压为10V时，甲中电流为
A，乙中电流为
A．
查看答案和解析>>
科目：
来源：2012-2013学年陕西省西安市远东一中九年级（上）月考物理试卷（12月份）（解析版）
题型：填空题
王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω、35Ω及15Ω的电阻各一个，他可以选择其中 Ω和 Ω的两个电阻 联来获得．
查看答案和解析>>
科目：
来源：2012-2013学年陕西省西安市远东一中九年级（上）月考物理试卷（12月份）（解析版）
题型：填空题
如图，是探究电阻、电流和电压关系的实验电路，A、B、C、D分别代表滑动变阻器的四个接线柱．
（1）把C接M，
接N，滑片P向左移动，电流表示数就增大，电压表示数
．
（2）把B接M，C接N，则滑片P向
（填A端或B端）移动时，电流表示数减小，电压表示数
．
（3）把
和
分别接在M、N上，变阻器的电阻值最大，移动滑片也不能改变电阻两端电压．
查看答案和解析>>
科目：
来源：2012-2013学年陕西省西安市远东一中九年级（上）月考物理试卷（12月份）（解析版）
题型：解答题

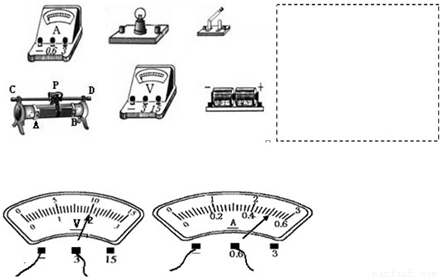

如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮．
（1）按要求连接实物图；
（2）在虚线框内画出相应的电路图．
（3）在连接电路的过程中，开关必须处于______状态．连接好电路后，在闭合开关进行实验之前应将滑动变阻器的滑片P移到______位置．
（4）在某一次实验中，电压表和电流表所选的量程和指针的位置如图所示，则该灯泡两端的电压是______V，通过的电流是______A，这个灯泡此时的阻值是______Ω．
查看答案和解析>>
科目：
来源：2012-2013学年陕西省西安市远东一中九年级（上）月考物理试卷（12月份）（解析版）
题型：填空题
在探究导体电阻大小与哪些因素有关的实验中，采用了“控制变量”的方法．下表是某实验小组在实验中所用导体的相关物理量的记录：
（l）要探究导体电阻大小与长度是否有关，应选用
两根导体；
（2）要探究导体电阻大小与横截面积是否有关，应选用
两根导体．
| 导体编号 | A | B | C | D |
| 长度（m） | 1.0 | 1.0 | 1.0 | 0.5 |
| 横截面积（mm2） | 1.2 | 1.2 | 2.4 | 1.2 |
| 材料 | 镍铬丝 | 锰铜丝 | 镍铬丝 | 镍铬丝 |
查看答案和解析>>
科目：
来源：2012-2013学年陕西省西安市远东一中九年级（上）月考物理试卷（12月份）（解析版）
题型：填空题
用如图的电路，研究导体的电流与电压、电阻的关系．
①在研究电流与电压的关系时，要保持
不变，若要使定值电阻两端的电压由2V升到3V，闭合开关后，应将滑片向
（填“左”或“右”）滑动；
②在研究电流与电阻关系时，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将
3V（填“小于”或“大于”）此时应向
（填“右”或“左”）调节滑片，使电压表的示数仍为3V．
查看答案和解析>>
科目：
来源：2012-2013学年陕西省西安市远东一中九年级（上）月考物理试卷（12月份）（解析版）
题型：解答题
一个电阻为20Ω的用电器正常工作时，两端的电压是12V，如果要使该用电器在18V的电源上仍能正常工作，则：
（1）在电路中应串联一个电阻，还是并联一个电阻？画出电路图；
（2）这个电阻的阻值是多少？
查看答案和解析>>
科目：
来源：2012-2013学年陕西省西安市远东一中九年级（上）月考物理试卷（12月份）（解析版）
题型：解答题
某物理课外活动小组按如图所示电路图连接电路，进行实验，电源电压保持不变，R
1为定值电阻，滑动变阻器R
2的最大值为25Ω，三次改变滑动变阻器滑片P的位置，得到下表的实验数据，
| 次数 | A1表示数（A） | A2 表示数（A） | V1 表示数（V） | V2 表示数（V） |
| 1 | 0.4 | 0.4 | 6 | 6 |
| 2 | 0.5 | 0.5 | 7.5 | 4.5 |
| 3 | 0.6 | 0.6 | 9 | 3 |
求：（1）V表三次的示数各为多大？
（2）R
1的阻值多大？
（3）滑片P怎样移动可使R
1的电压最小？R
1的两端电压最小为多少？
查看答案和解析>>
科目：
来源：2012-2013学年江苏省连云港市东海县启东中学九年级（上）物理寒假作业（解析版）
题型：选择题
如图所示，杠杆在水平位置处于平衡状态，杠杆上每格均匀等距，每个钩码都相同．下列四项操作中，会使杠杆左端下倾的是（ ）
①在杠杆的两侧同时各减掉一个钩码；
②在杠杆的两侧钩码下同时各加挂一个相同的钩码；
③杠杆两侧的钩码同时各向外移动一个小格；
④杠杆两侧的钩码同时各向内移动一个小格．
A．①③
B．②④
C．②③
D．①④
查看答案和解析>>
