科目： 来源：2012-2013学年云南省西双版纳景洪一中九年级（上）第三次月考物理试卷（解析版） 题型：填空题

如图1所示的仪器是用来测量    的．夏天，小江同学家的电风扇通电10min，电能表上的示数如图2所示，则电风扇的电功率是    W．

科目： 来源：2012-2013学年云南省西双版纳景洪一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

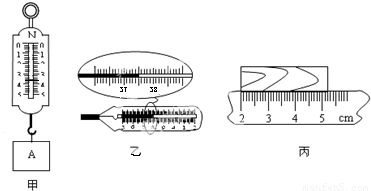

如图所示：
（1）图甲的测力计示数是______N．
（2）图乙中的体温计读数是______℃．
（3）图丙中的木块的长度是______cm．

科目： 来源：2012-2013学年云南省西双版纳景洪一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

某固体物质在加热过程中温度随时间变化的图象如图所示：
①该物质______（选填“是”或“不是”）晶体；
②图中的AB段表示该物质处于______状态；
③通过该图象，你还能得到的信息是______．

科目： 来源：2012-2013学年云南省西双版纳景洪一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

在探究“导体的电阻跟哪些因素有关”的问题时，某老师引导学生作了如下的猜想：
猜想l：导体的电阻可能跟导体的横截面积有关；
猜想2：导体的电阻可能跟导体的长度有关；
猜想3：导体的电阻可能跟导体的材料有关．

上图是他们进行实验探究的器材，演示板上固定了四条金属电阻丝，a、b、c三条长度均是l m，d的长度是0.5m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同．
（1）在探究电阻跟横截面积的关系时，可依次把M、N跟______两端连接，闭合开关，记下电流表的示数，分析比较这两根金属丝电阻的大小．
（2）依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较．a、d两根金属丝电阻的大小，可探究电阻跟______的关系，其结论是______．
（3）以上方法在研究物理问题时经常用到，被称为控制变量法．试根据学过的物理知识再列出一例用这种方法研究的问题：______．

科目： 来源：2012-2013学年云南省西双版纳景洪一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

在“观察水的沸腾”实验中，当水温升到90℃时，随着加热过程，每隔1min记录一次水的温度，某同学记录的数据如下表：

时间（min）		1	2	3	4	5	6	7	8	9
温度（℃）	90	92	94	96	98	100	100	100	100	100

（1）根据记录，在图中画出水的沸腾图象．
（2）试根据实验现象归纳水沸腾时的特点：______．

科目： 来源：2012-2013学年云南省西双版纳景洪一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.8V”字样．
（1）请在图中用笔画线代替导线，把电路连接完整．
（2）闭合开关前，应将滑动变阻器的滑片置于滑动变阻器的 ______端，若闭合开关后，发现电压表的指针快速打到左边无刻度处，这是由于电压表 ______．
（3）下表是在实验中测出的三组数据据，由表中数据可知，小灯泡的额定功率为 ______W．

次数	电压U/V	电流I/A	灯泡亮度
1	3.0	0.36	偏暗
2	3.8	0.4	正常
3	4.5	0.42	偏亮

（4）若在实验中小灯泡的灯丝突然烧断了，则电压表的示数 ______（选填“变大”、“变小”或“不变”）．
（5）小红跟据测得的三组数据求出各次电阻，发现小灯泡三次的电阻值井不相同，这是因为小灯泡的电阻与 ______有关．

科目： 来源：2012-2013学年云南省西双版纳景洪一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年云南省西双版纳景洪一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年云南省西双版纳景洪一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

如图所示的电路，电源电压U=12V，且保持不变，电阻R₁=4Ω，滑动变阻器R₂的最大阻值为20Ω，电流表的量程为0～3A，电压表的量程为0～15V，求：
（1）当滑动变阻器的滑片在最右端时，电流表的示数及电压表的示数；
（2）当滑动变阻器的滑片在最右端时，R₁消耗的功率；
（3）当滑动变阻器的滑片在最左端时，通电10min整个电路中电流做的功．
