科目： 来源：2012-2013学年陕西省西安市庆安中学九年级（上）月考物理试卷（9月份）（解析版） 题型：填空题

如图所示：重为8牛的物体G挂在杠杆的A端（O为杠杆的支点），要使杠杆在图示位置平衡，在B端至少要加     牛的力，力的方向是     ，在图中图示出这个力．

科目： 来源：2012-2013学年陕西省西安市庆安中学九年级（上）月考物理试卷（9月份）（解析版） 题型：填空题

如图所示：货物所受重力G=200牛，现使用滑轮或滑轮组匀速提升货物，试确定各图中拉力F的大小（滑轮重及摩擦不计），F_A=    ，F_B=    ，F_C=    ．

科目： 来源：2012-2013学年陕西省西安市庆安中学九年级（上）月考物理试卷（9月份）（解析版） 题型：填空题

科目： 来源：2012-2013学年陕西省西安市庆安中学九年级（上）月考物理试卷（9月份）（解析版） 题型：填空题

科目： 来源：2012-2013学年陕西省西安市庆安中学九年级（上）月考物理试卷（9月份）（解析版） 题型：填空题

科目： 来源：2012-2013学年陕西省西安市庆安中学九年级（上）月考物理试卷（9月份）（解析版） 题型：填空题

科目： 来源：2012-2013学年陕西省西安市庆安中学九年级（上）月考物理试卷（9月份）（解析版） 题型：解答题

学习了机械效率知识后，全班同学对“斜面的机械效率跟什么因素有关”这一课题提出了一些值得探究的猜想：
A．斜面的机械效率跟斜面的倾斜程度有关；
B．跟斜面的粗糙程度有关；
C．跟斜面的长度有关；
D．跟物体的重力有关．小刚同学为了证实其中的部分猜想是否正确，设计方案并进行了探究，下表反映了他的探究过程．

试验 次数	斜面 倾角	斜面粗 糙程度	物重 G/N	斜面 高度 h/m	沿斜面 拉力 F/N	斜面长 s/m	有用功 W有用/J	总功 W总/J	机械 效率 η（%）
①	30°	粗糙	1	0.5	0.7	1	0.5	0.7
②	30°	稍光滑	1	0.5	0.6	1	0.5		83
③	45°	粗糙	1	0.7	0.9	1		0.9	78

（1）请你替小刚在上表中的空格处填上适当的数据（小数位参照表中相关数据）．
（2）通过对比实验①②数据，可验证猜想______（填写字母）．
（3）通过对比实验①③数据，可以得出的探究结论是：当其它条件一定时，斜面倾斜程度越大，斜面的机械效率越______．
（4）若要验证猜想D，应控制斜面的长、斜面的倾斜程度和______不改变．

科目： 来源：2012-2013学年陕西省西安市庆安中学九年级（上）月考物理试卷（9月份）（解析版） 题型：填空题

小红猜想动能的大小可能与物体质量和运动速度有关，于是设计了如图甲、乙所示的实验，探究动能的大小与哪些因素有关．

上述甲、乙两组实验中：
（1）乙图中让不同质量的两个小球从同一高度滚下的目的是两球到达水平面时，具有相同的    ．
（2）选用图甲探究的是动能与    的关系，理由是：两球    相等；得出的结论是：    ．
（3）选用图乙探究的是动能与    的关系，得出的结论是：
（4）本实验中运用了两种研究方法，一是    法；二是    法．本实验是用    表示小球动能的大小．

科目： 来源：2012-2013学年陕西省西安市庆安中学九年级（上）月考物理试卷（9月份）（解析版） 题型：解答题

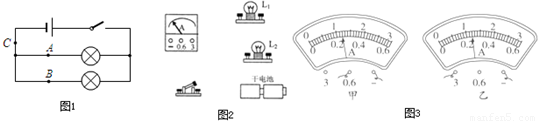

用如图2所示的实验器材做实验，探究并联电路电流的规律．
（1）要测量中干路的电流，必须把图1所示中的______（填“A”、“B”或“C”）点断开，接入表．

（2）在图2中，要求两个灯泡并联，而电流表测量灯泡L₁的电流．请按上述要求连接．
（3）如图3实验过程中，甲的示数是______；乙的示数是______

实验 次数	A处的电流IA/A	B处的电流IB/B	C处的电流IC/C
1	0.10	0.12	0.22
2	0.20	0.24	0.44
3	0.25	0.30	0.55

（4）由上表的数据可以得出的结论是：______．

科目： 来源：2012-2013学年陕西省西安市庆安中学九年级（上）月考物理试卷（9月份）（解析版） 题型：解答题

如图所示，作出力F的力臂．
