科目： 来源：2012-2013学年四川省达州市宣汉中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

如图所示的电路中电源电压保持不变，闭合开关，当滑片P向左滑动时，电压表的示数    （选填“变大”、“变小”或“不变”），灯泡的亮度    （选填“变亮”、“变暗”或“不变”）．

科目： 来源：2012-2013学年四川省达州市宣汉中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年四川省达州市宣汉中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

如图所示，当开关S闭合时，两灯均发光，电流表A和A₁比较，    的示数较大．滑片P向左移动时，电流表A的示数    （填“变大”、“不变”或“变小”）．经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是    ．

科目： 来源：2012-2013学年四川省达州市宣汉中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

如图所示，电源电压保持不变．闭合开关，当滑动变阻器的滑片P向左移动时，电流表示数将    ，电压表示数将    ．（填“变大”、“不变”或“变小”）

科目： 来源：2012-2013学年四川省达州市宣汉中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图，磁体的S极与通电螺线管的A端相吸，在图中标出通电螺线管的N、S极和电源的正、负极．

科目： 来源：2012-2013学年四川省达州市宣汉中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接．要求：灯L₁和L₂并联，开关同时控制两灯，滑动变阻器只控制L₁的亮度，导线不能交叉．

科目： 来源：2012-2013学年四川省达州市宣汉中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

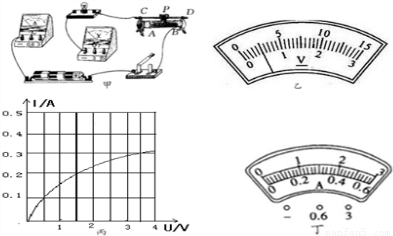

同学们在“测定小灯泡电阻”的实验中，电源用三节新干电池，小灯泡正常工作电压为3.5V，灯丝电阻阻值约为10Ω左右．
（1）在连接电路时，开关要______，滑动变阻器要滑到______．
（2）请用笔画线代替导线，将如图甲的实物电路未连接完的电路连接完整．
（3）小明同学连接完电路后，闭合开关，移动滑动变阻器的滑片灯的亮度不改变，而灯又很暗，说明他连接电路时出现了______的错误．
（4）经过老师指点后，小明同学正确连接电路闭合开关后，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因是______．
（5）小亮同学闭合开关，移动滑片P到某一点时，电压表示数为（如图乙所示）______V，若他想小灯泡正常发光，应将图中滑片P向______（填“A”或“B”）端移动．
（6）小光同学根据实验数据画出如图丙所示的I-U图象，计算出小灯泡正常工作的电阻约是______Ω，请你将小灯泡正常工作时的电流在如图丁的电流表中标出．
（7）根据图象可判断小灯泡的电阻随电压升高逐渐______，原因是______．

科目： 来源：2012-2013学年四川省达州市宣汉中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

在如图甲所示的电路中，电源电压为6V保持不变，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R₁和R₂的阻值各为多少？

科目： 来源：2012-2013学年四川省达州市宣汉中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图所示的电路中，开关S闭合后，电压表V_l、V₂的示数分别为12V和4V，电阻R₂=20Ω，求电阻R₁的阻值和电流表A的示数分别为多少？
