科目： 来源：2012-2013学年江西省景德镇乐平市九年级（上）段考物理试卷（二）（解析版） 题型：选择题

在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大．若电路中只发生一处故障，且只发生在灯L或电阻R上．如果将灯L和电阻R的位置对换后，下列判断正确的是：（ ）

A．若R短路，则两电表的指针均无偏转
B．若R断路，则两电表的指针均发生偏转
C．若L短路，则两电表的指针均发生偏转
D．若L断路，则两电表的均无偏转

科目： 来源：2012-2013学年江西省景德镇乐平市九年级（上）段考物理试卷（二）（解析版） 题型：选择题

科目： 来源：2012-2013学年江西省景德镇乐平市九年级（上）段考物理试卷（二）（解析版） 题型：解答题

科目： 来源：2012-2013学年江西省景德镇乐平市九年级（上）段考物理试卷（二）（解析版） 题型：解答题

以前，我国北方经常用辘轳将水从井里提上来，如下图所示．辘轳的本质是可以连续转动的杠杆．已知吊桶的质量是2kg，容积是8×10^-3 m³；井中水面到地面的高度为5m，水的密度是1.0×10³ kg/m³．不计摩擦及绳和摇柄质量．取g=10N/kg．
（1）当人通过辘轳用20s的时间，将装满水的吊桶从水面匀速提升到地面时，人所做的有用功是多少？人所做有用功的功率是多大？该机械的机械效率是多少？
（2）当人通过辘轳将装半桶水（体积为4×10^-3 m³）的吊桶匀速提升到地面时，该机械的机械效率是多少？
（3）根据上面的计算结果，提出改进吊桶的办法，以提高该机械的机械效率．
（4）请列举使用该机械比人直接提升吊桶的好处．（答出两条即可）

科目： 来源：2012-2013学年江西省景德镇乐平市九年级（上）段考物理试卷（二）（解析版） 题型：解答题

如图所示电路中，电源电压恒定，电阻R=5Ω，滑动变阻器的最大阻值为R_P，闭合开关，移动滑片，当接入电路的有效阻值为时电流表A的示数为0.45A，当接入电路的有效阻值为时电流表A的示数为0.5A，试求：
（1）变阻器的最大阻值R_P
（2）若电流表的量程为0-0.6A，电压表的量程为0-3V，为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．

科目： 来源：2012-2013学年江西省景德镇乐平市九年级（上）段考物理试卷（二）（解析版） 题型：填空题

电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上，

（1）甲的问题：    ；乙同学的问题：    ；丙同学的问题：
（2）图丁中两个电流表的刻度盘也许是你没有见过的，但只要仔细观察．或许你就能够读出它的示数．请您尝试一下：电流表的示数为    ，右边电流表的示数为    ．

科目： 来源：2012-2013学年江西省景德镇乐平市九年级（上）段考物理试卷（二）（解析版） 题型：解答题

用伏安法测标有“2.5V”的字样小灯泡L的电阻

（1）如图2为小叶尚未完成的实物图．请将电压表、电流表接入电路．
（2）在开关闭合前，图中滑动变阻器的滑片应置于______端（填“A”或“B”）． 闭合开关S，发现电压表和电流表的示数都比较小，灯泡L不发光．这时应该进行的操作是______
（3）灯泡L正常发光．此时，电流表的示数如图1所示，测出其正常工作时的电阻为______Ω（保留一位小数）

科目： 来源：2012-2013学年江西省景德镇乐平市九年级（上）段考物理试卷（二）（解析版） 题型：解答题

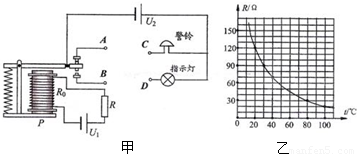

小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示．将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响．图甲中继电器的供电电压U₁=3V，继电器线圈用漆包线绕成，其电阻R为30Ω．当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，警铃响．图乙是热敏电阻的阻值随温度变化的图象．
（1）由图乙可知，当环境温度为40℃时，热敏电阻阻值为______Ω．当环境温度升高时，热敏电阻阻值将______，继电器的磁性将______（均选填“增大”、“减小”或“不变”）．
（2）图甲中警铃的接线柱C应与接线柱______相连，指示灯的接线柱D应与接线柱______相连（均选填“A”或“B”）．
（3）图甲中线圈下端P的磁极是______极（选填“N”或“S”）．
（4）请计算说明，环境温度在什么范围内时，警铃报警．

科目： 来源：2012-2013学年江西省景德镇乐平市九年级（上）段考物理试卷（二）（解析版） 题型：解答题

如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量和初温也相同．

（1）比较不同燃料的热值，应选择______两图进行实验，燃料完全燃烧放出的热量，是通过______来反映的；
（2）比较不同物质吸热升温的特点：
①应选择______两图进行实验；
②不同物质吸热的多少是通过______来反映的（选填“温度计示数”或“加热时间”）；
③关于该实验的变量控制，下列要求中不正确的是：______
A．采用相同的加热方法
B．烧杯中分别装入相同体积的物质
C．使用相同的烧杯
④如果质量和初始温度均相同的A、B两种液体，吸热后它们的   温度随时间变化的图象如图2所示，由图可以看出，______液体的温度升高得较慢，______液体的比热容较大．

科目： 来源：2012-2013学年江西省景德镇乐平市九年级（上）段考物理试卷（二）（解析版） 题型：解答题

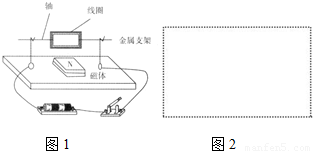

为了探究电动机为什么会转动，小明根据电动机主要构造制作了一台简易电动机．他用回形针做成两个支架，分别与电池的两极相连，用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮．将线圈放在支架上，磁体放在线圈下方，闭合开关，用手轻推一下线圈，线圈就会不停地转动起来，如图所示．
（1）要想改变线圈的转动方向，小明可采用的措施是______、______，（写出两点）
（2）开关闭合后，如果电动机不转，可能的原因是：______，（写出一点）
（3）小明还想设计一个能调节电动机转速的实验装置，请你帮他在虚线框内画出实验电路图．（电动机用符号表示）．
