小峰想利用一块电流表和阻值已知的电阻R测量电阻R_X的阻值．小峰选择了满足实验要求的电源（电压保持不变）、电流表，并连接了实验电路，如图所示．小峰的实验步骤没有写完整，请你帮助小峰完成实验步骤，并写出电阻R_X的表达式．
（1）闭合开关S₂，断开S₁，读出电流表的示数I₁；
（2）______，读出电流表的示数I₂；则待测电阻的表达式为：R_X=______．

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

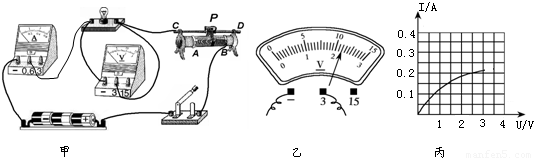

小金在做“测定小灯泡电功率”的实验时，所用电源电压为4.5伏，小灯泡额定电压为2.5伏．

（1）按电路图连接成实物图后，闭合开关，发现小灯泡不亮、电流表指针不动、电压表指针有明显的偏转，则电路故障原因可能是______；
（2）故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙，若要测量小灯泡的额定功率，应将图甲中滑片P向______（填“A”或“B”）端移动，使电压表的示数为2.5伏；
（3）小金同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象．根据图象信息，可计算出小灯泡的额定功率是______瓦．该图象不是直线，主要原因是______．

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电源电压为6V．闭合开关S，电压表V₁示数为4V，电流表示数为0.4A．
求：（1）电压表V₂的示数；
（2 ）R₁、R₂的阻值．

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

小明同学家里的电热饮水机有加热和自动保温功能，保温可由机内温控开关S进行自动控制．小明从说明书上收集到如表中的部分数据和如图所示的电路原理图．已知电阻R₁的阻值为55Ω．求：

额定电压	220V
额定加热功率	920W
电源频率	50Hz

（1）电热饮水机在加热状态下工作5min消耗的电能；
（2）电热饮水机在保温时的电功率．

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电路中，电源两端电压U保持不变．当只闭合开关S₁时，电压表的示数为U₁，电流表的示数I₁为1A，电阻R₁消耗的电功率P₁为4W，电阻R₂消耗的电功率为P₂．当开关S₁、S₂都闭合时，电压表的示数为U₂，电流表的示数为I₂，电阻R₂消耗的电功率为P₂′．已知P₂：P₂′=1：4，U₁：U₂=2：1．求：
（1）电流表的示数I₂为多少安？
（2）电源两端的电压U为多少伏？
（3）当开关S₁、S₂都闭合时，通电5min，电阻R₂产生的热量为多少焦？
