科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示的电路中，电源两端电压U保持不变，小灯泡上标有“12V 6W”字样，R₁为定值电阻，滑动变阻器的最大阻值为R₂，忽略温度对电阻的影响，闭合开关S，将滑动变阻器的滑片P移至最右端时，电压表的示数为U₁，小灯泡的实际功率为其额定功率的1/4；将滑动变阻器的滑片P移至最左端时，电压表上的示数为U₂，小灯泡正常发光．若U₁：U₂=3：2，则滑动变阻器接入电路的最大阻值R₂    Ω．

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电流表的示数是______A．

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电能表的示数是______kW?h．

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电阻箱的示数是______Ω．

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

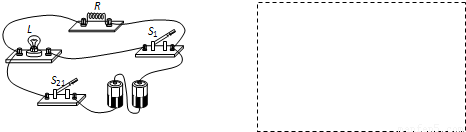

根据图中所示的实物连接图，在方框内画出电路图．

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

小明同学用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”．
（1）实验中通过观察______来比较电流产生的热量的多少．
（2）为了便于比较两种不同电阻丝通过电流后产生热量的多少，甲、乙两瓶中要装入______、初温度相同的同种液体．
（3）实验结论：在电流和通电时间一定时，______越大产生的热量越多．

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是根据实验数据画出电压一定时，通过导体中的电流随导体电阻变化规律的图象．当导体电阻为6Ω时，通过该导体的电流为______A．

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光．如图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是______图．

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

图是某同学在探究导体中的电流与导体两端的电压关系的过程中，根据实验数据在坐标系中画出的甲、乙、丙三个电阻的U-I图象．根据图象可知丙的阻值是______Ω；甲、乙、丙三个导体中阻值最大的是______（选填“甲”、“乙”或“丙”）．
