科目： 来源：2010-2011学年新疆乌鲁木齐市三校九年级联考物理试卷（解析版） 题型：解答题

如图乙一条光线斜射并透过玻璃砖，补全光线进入且穿过玻璃砖的光路．

科目： 来源：2010-2011学年新疆乌鲁木齐市三校九年级联考物理试卷（解析版） 题型：解答题

根据图中小磁针静止时的指向，在图中标出通电螺线管的N极及电源的正、负极．

科目： 来源：2010-2011学年新疆乌鲁木齐市三校九年级联考物理试卷（解析版） 题型：填空题

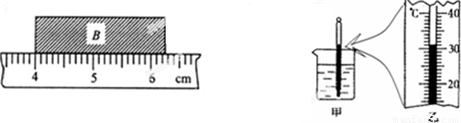

观察下面2幅图，将测量结果或示数写在相应空格处．
（1）木块的长度    cm
（2）温度计示数    °C．

科目： 来源：2010-2011学年新疆乌鲁木齐市三校九年级联考物理试卷（解析版） 题型：解答题

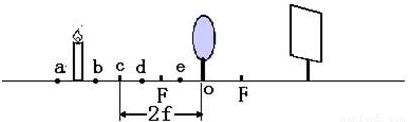

在“研究凸透镜成像”的实验中，保持凸透镜的位置不变，先后把烛焰放在图中的a、b、c、d和e点，同时调整光屏的位置，那么
（1）把烛焰放在______点，屏上不会出现烛焰的像．
（2）如果把烛焰从d点移到a点，则像的大小______（填“变大”、“变小”、“不变”）．
（3）a、b、c、d、e各点中______点是成放大和缩小像的分界点．

科目： 来源：2010-2011学年新疆乌鲁木齐市三校九年级联考物理试卷（解析版） 题型：填空题

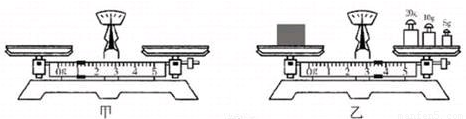

在使用托盘天平测量物体质量的实验中：

（1）调节天平平衡时，某同学将天平放在水平工作面上后，发现天平如图甲所示；则接下来的操作应是：首先    ，然后    ，直到指针尖对准分度标尺中央的刻度线．
（2）在接下来的实验中，当天平右盘内所加砝码和称量标尺上游码所处化置如图乙所示时，天平恰好平衡，则被测物体的质量是    g．

科目： 来源：2010-2011学年新疆乌鲁木齐市三校九年级联考物理试卷（解析版） 题型：解答题

小王用如图所示装置在某山脚下做“观察水的沸腾”的实验．
（1）指出他所用装置中的一处错误是：______．
（2）纠正错误后，进行正确操作时记录的数据如下表：由表中数据可知，此时水的沸点是______℃，由此也可以推知此时山脚下的气压______Pa．

时间/min	1	2	3	4	5	6	7	8	9	…
温度/℃	90	92	94	96	98	100	100	100	100	…

（3）如他将该装置搬到山顶上做，他将会有什么新的发现______．

科目： 来源：2010-2011学年新疆乌鲁木齐市三校九年级联考物理试卷（解析版） 题型：解答题

如图小王同学在做“测定小灯泡额定功率”的实验时，电源电压为3V，小灯泡的额定电压为2.5V，如图为小王同学已连接的部分电路．

（1）在所连电路中，有两根导线还未连好，请你帮他完成电路的连接（其他导线不得变动）．
（2）小王同学在检查电路连接正确后，闭合开关；发现灯泡不亮，电压表的示数为3V，电流表的示数为0，产生这个故障的原因可能是______．
（3）实验中小王依次测出了三组数据，并记录在下表中，若第1次实验时电流表的示数如图，请将此示数读出并填入表中，入表中的数据______A．

实验次序	1	2	3
U/v	2.0	2.5	3.0
I/A		0.40	0.42
亮度	逐渐变亮

（4）小灯泡的额定功率是______W．
（5）实验中小王是向______（填“左”或“右”）移动滑动变阻器的滑片．
（6）小灯泡的亮度与电压的关系是______．

科目： 来源：2010-2011学年新疆乌鲁木齐市三校九年级联考物理试卷（解析版） 题型：解答题

小红同学自制了一个卡通福娃，她想用亮度可调节的红、绿灯做它的眼睛．她选用规格“6V 3W”的红灯和“6V 6W”的绿灯及“18Ω  1.5A”的滑动变阻器等元件设计了如下电路．当闭合开关S、S₁、S₂、滑动变阻器的滑片P移至b端时，两灯都正常发光（电源电压不变）．
问：
（1）电源电压为多少伏？
（2）两灯都正常发光时电流表的示数为多少？
（3）S、S₂闭合、S₁断开，电流表示数为0.25A时．滑动变阻器连入电路的电阻为多少？
（4）该电路中最大电功率和最小电功率分别为多少？

科目： 来源：2010-2011学年新疆乌鲁木齐市三校九年级联考物理试卷（解析版） 题型：解答题

一底面积为60cm²的圆柱形容器中装有20cm深的水，将一用铝制成的小船放到容器水面，静止后水面上升了5cm；（ρ_铝=2.7×10³kg/m³）
（1）放入小船后容器底部受到液体的压强为多少？
（2）求小船受到的浮力为多少？
（3）小船由多少千克的铝制成？
（4）拨弄小船使其沉入容器里面，稳定后水对底部的压强为多少帕斯卡？

科目： 来源：2012-2013学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示的四位科学家中，以其名字命名电功的单位的是（ ）
A．
      焦耳
B．
      安培
C．
       牛顿
D．
       瓦特
