科目： 来源：2012-2013学年江苏省淮安市盱眙县明祖陵中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，在“测滑轮组机械效率”实验中，物体重为5.4N．若物体上升高度为10cm，此时弹簧测力计的示数如图中所示，则滑轮组的机械效率是    ．若仅增加物体的重，该滑轮组的机械效率将    （选填“增大”、“减小”或“不变”）．（不计绳重及摩擦）

科目： 来源：2012-2013学年江苏省淮安市盱眙县明祖陵中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省淮安市盱眙县明祖陵中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，是北京奥运会射箭项目的图标．运动员射箭时，要用力将弓拉开，然后弓将箭射出，在此过程中是弓的    能转化为箭的    能．
中国最新技术的ZTZ99G式主战坦克现身60周年国庆，它的动力机械是热机，从能量转化的角度来看，热机是把内能转化为    能的机器．

科目： 来源：2012-2013学年江苏省淮安市盱眙县明祖陵中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省淮安市盱眙县明祖陵中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省淮安市盱眙县明祖陵中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省淮安市盱眙县明祖陵中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示是一种自动测定油箱内油面高度的装置．
（1）图中虚线框内的装置相当于简单机械中的    ；
（2）图中R是电学中的什么元件    ；
（3）油量表是用    表改装的；
（4）当油箱中的浮标向上运动时，R的电阻值将    ，对电流的阻碍作用将    ，此时电路中的电流将    ．（选填“增大”或“减小”）．

科目： 来源：2012-2013学年江苏省淮安市盱眙县明祖陵中学九年级（上）期末物理试卷（解析版） 题型：填空题

一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示．由图可得定值电阻R的阻值为     Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是     Ω．

科目： 来源：2012-2013学年江苏省淮安市盱眙县明祖陵中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，请画出铡刀铡物体时动力F₁的力臂l₁和阻力F₂的力臂l₂．

科目： 来源：2012-2013学年江苏省淮安市盱眙县明祖陵中学九年级（上）期末物理试卷（解析版） 题型：解答题

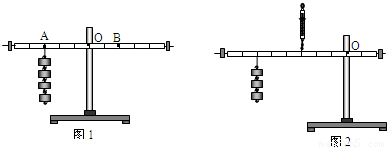

如图1示，小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个．

（1）实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉．此时，应把杠杆两端的平衡螺母向______（选填“左”或“右”）调节，使杠杆在不挂钩码时，保持______并静止，达到平衡状态．这样做的好处是：便于在杠杆上直接测量______．
（2）杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码杠杆恰好在原位置平衡．于是小明便得出了杠杆的平衡条件为：______．他这样得出的结论是否合理？______；为什么？______．
（3）实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小组同学利用如图2示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符．其原因是：______．
