科目: 来源:2012-2013学年江苏省扬州市仪征市大仪中学九年级(上)期末物理试卷(解析版) 题型:填空题

现用如图所示的器材来探究通电导体产生的热量与电阻的关系:
(1)将A、B两烧瓶的锰铜合金丝和镍铬合金丝串联接入电路,其目的是
(2)随着时间增加,两瓶中煤油温度都逐渐上升,说明通电导体产生的热量与    有关.
(3)已知镍铬合金丝比锰铜合金丝的电阻大,通电一段时间后,烧瓶    中的煤油温度上升快(填A或B).由此,小明得出结论:通电时间一定,电阻越大,导体产生的热量越多.
(4)另一个同学指出小明的结论不严密,请你将小明的结论补充完整:

查看答案和解析>>

科目: 来源:2012-2013学年江苏省扬州市仪征市大仪中学九年级(上)期末物理试卷(解析版) 题型:解答题

在“测定小灯泡的电功率”的实验中,小明同学选用的小灯泡的额定电压为2.5V,电阻约为8Ω,滑动变阻器的最大阻值为10Ω.

(1)为顺利完成实验,现有电压为4.5V和6V的两电池组可供选择,则______.
A.只能选择4.5V的电池组     B.只能选择6V的电池组
C.两电池组均可选用          D.须将其变成10.5V的电池组使用
(2)请用笔画线代替导线,按照图甲所示的电路图,将图乙中的实物电路连接完整(导线不得交叉,且要求闭合开关前滑动变阻器连入电路的电阻最大).
(3)移动变阻器的滑片,使电压表的示数为2.5V,此时电流表示数如图丙所示,其值为______A,小灯泡的额定功率为______W.
(4)小明的同学小惠在借助上述实验器材完成实验时,不小心将电流表损坏,由于没有多余的电流表更换,老师取走电流表,并拿来一个电阻箱代替滑动变阻器接在原电路中.
①闭合开关后,发现灯泡不发光,电压表的示数等于电源电压,则故障的原因可能是灯泡______(选填“短路”或“断路”);
②排除故障后,当小灯泡在额定电压下工作时,电阻箱接入电路的阻值为R,则计算小灯泡额定功率的表达式为______.(电源电压恒定不变)

查看答案和解析>>

科目: 来源:2012-2013学年江苏省扬州市仪征市大仪中学九年级(上)期末物理试卷(解析版) 题型:解答题

小明做“测滑轮组机械效率”实验时,用右图所示中的滑轮,组装成滑轮组,请在图中画出使用该滑轮组时最省力的绕法.用此滑轮组将重为3.6N的物体匀速提起时,拉力的功率为0.36W,滑轮组的机械效率为75%.
(忽略摩擦及绳重)求:
(1)绳子自由端移动的速度和动滑轮的总重.
(2)若用此滑轮组提起小于3.6N的重物时,其机械效率将如何改变?

查看答案和解析>>

科目: 来源:2012-2013学年江苏省扬州市仪征市大仪中学九年级(上)期末物理试卷(解析版) 题型:解答题

某建筑工地从相距1000m处的220V电源线上引来两根相同的导线作为乙地照明用电源,并在工地安装了一只合适的标有“3000R/kW?h”单相电能表,当接入1盏标有“220V 500W”的白炽灯时发现灯的亮度较暗,检查员为确认灯泡两端的实际电压和导线电阻,做了这样的测试:让这盏灯发光,发现45s内电能表转盘恰好转过12圈(灯泡电阻保持不变,电压对电能表记录没有影响),试求:
(1)灯泡发光的实际功率;
(2)加在灯泡两端的实际电压;
(3)1km长导线的电阻值.

查看答案和解析>>

科目: 来源:2012-2013学年北京市海淀区九年级(上)期末物理试卷(解析版) 题型:选择题

在国际单位制中,电功的单位是( )
A.库仑
B.安培
C.焦耳
D.伏特

查看答案和解析>>

科目: 来源:2012-2013学年北京市海淀区九年级(上)期末物理试卷(解析版) 题型:选择题

如图所示,要使开关S闭合后小灯泡能够发光,在金属夹A、B间应接入下列物品中的( )

A.橡皮
B.钢直尺
C.塑料尺
D.干燥的小木棍

查看答案和解析>>

科目: 来源:2012-2013学年北京市海淀区九年级(上)期末物理试卷(解析版) 题型:选择题

如图所示的家用电器中,利用电流热效应工作的是( )
A.
电风扇
B.
电热水壶
C.
电脑
D.
电视机

查看答案和解析>>

科目: 来源:2012-2013学年北京市海淀区九年级(上)期末物理试卷(解析版) 题型:选择题

下列做法中符合安全用电原则的是( )
A.电暖气工作时,通过地线将其金属外壳接地
B.人站在地上用手触摸裸露的火线
C.在高压线附近放风筝
D.用湿布擦正在工作的灯具

查看答案和解析>>

科目: 来源:2012-2013学年北京市海淀区九年级(上)期末物理试卷(解析版) 题型:选择题

图所示的实例中,不属于电磁铁应用的是( )
A.
电磁起重机
B.
电磁阀控制车门
C.
电铃
D.
指南针

查看答案和解析>>

科目: 来源:2012-2013学年北京市海淀区九年级(上)期末物理试卷(解析版) 题型:选择题

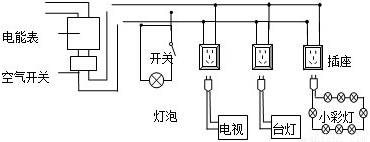

小明家的电路简化后如图所示,观察该电路,下列说法中正确的是( )
A.电视和台灯是并联的
B.开关和灯泡是并联的
C.各个小彩灯之间是并联的
D.不插用电器时,插座处火线和零线是连通的

查看答案和解析>>
