科目： 来源：2012-2013学年江苏省扬州市仪征市大仪中学九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示，闭合开关S后，电压表V₁的示数为6V，电压表V₂的示数为2V，则灯L₂两端的电压为（ ）

A．6V
B．2V
C．4V
D．无法判断

科目： 来源：2012-2013学年江苏省扬州市仪征市大仪中学九年级（上）期末物理试卷（解析版） 题型：选择题

甲、乙两只普通照明灯泡的铭牌如图所示，下列说法正确的是（ ）

A．正常发光时乙灯丝电阻大
B．正常发光时乙灯消耗的电能多
C．两灯串联在220V电路中甲灯更亮
D．两灯并联在220V电路中甲灯更亮

科目： 来源：2012-2013学年江苏省扬州市仪征市大仪中学九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（ ）

A．火线与零线短路
B．a、d之间某处断
C．电灯的灯丝断了
D．b、c之间某处断路

科目： 来源：2012-2013学年江苏省扬州市仪征市大仪中学九年级（上）期末物理试卷（解析版） 题型：选择题

如何利用阻值已知的电阻R和一只电流表或一只电压表，测出未知电阻R_x的阻值，几个同学分别设计了如图所示的四种电路，其中可行的方法有（电源电压未知）：（ ）

A．（1）（3）
B．（2）（3）
C．（2）（4）
D．（1）（4）

科目： 来源：2012-2013学年江苏省扬州市仪征市大仪中学九年级（上）期末物理试卷（解析版） 题型：选择题

为了防范灰太狼的入侵，聪明的喜羊羊给羊村安装了一套报警系统，要求：用细导线ab将羊村围住，合上开关，值班室的灯亮而铃不响；当灰太狼碰断导线ab进入羊村时，电铃就会响起来．下列电路图中符合要求的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年江苏省扬州市仪征市大仪中学九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示电路中，R为定值电阻．闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V．小丽通过推算，得出四个结论：①变阻器连入电路的电阻变化范围为2～12Ω．
②定值电阻R的阻值为3Ω．
③实验中R两端的电压变化范围为2V～4.5V．
④电路消耗的总功率的变化范围约为3.75W～11.25W．
请你对小丽的结论进行评估，结论是（ ）
A．只有①正确
B．只有①②正确
C．只有①②③正确
D．①②④都正确

科目： 来源：2012-2013学年江苏省扬州市仪征市大仪中学九年级（上）期末物理试卷（解析版） 题型：填空题

各式各样的剪刀都是一对对的杠杆．如图所示，要剪开铁皮，应该用    最合适；剪纸或布时，应该用    最合适．（选填标号）

科目： 来源：2012-2013学年江苏省扬州市仪征市大仪中学九年级（上）期末物理试卷（解析版） 题型：填空题

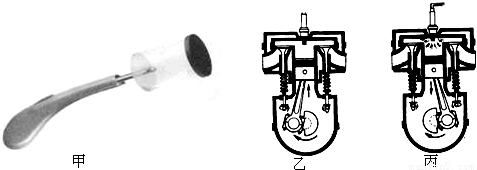

如图甲所示装置，向盒内滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮，看到    ，在此过程中，酒精燃烧后的燃气的    能转化为盒盖的机械能．图    中（选填“乙”或“丙”）汽油机的工作过程与这一实验过程中能量的转化是一致的，而图示的另一个工作过程叫    冲程．如果该机飞轮转速是1800r/min，则它每秒钟内完成    个冲程，做功    次．

科目： 来源：2012-2013学年江苏省扬州市仪征市大仪中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省扬州市仪征市大仪中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图是酒精测试仪的原理图，它可检测机动车驾驶员是否酒后驾车．图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R为定值电阻，如果传感器测试到的酒精气体浓度增加时，电压表示数    ；电路消耗功率    ．（变大/不变/变小）
