科目: 来源:2012-2013学年江苏省扬州市江都中学九年级(上)期末物理试卷(解析版) 题型:解答题

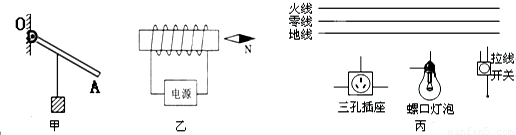

按照题目要求作图
(1)如图甲所示,杠杆OA可以绕O点转动,使杠杆在图示位置平衡,画出最省力时的作用力的方向和力臂.
(2)如图乙所示,请根据小磁针的指向标出螺线管的极性和电源的“+、-”极.
(3)如图丙所示,用笔画线代替导线将电灯、开关、三孔插座接到家庭电路中.

查看答案和解析>>

科目: 来源:2012-2013学年江苏省扬州市江都中学九年级(上)期末物理试卷(解析版) 题型:解答题

如图所示,工人用滑轮组提升重240N的物体,所用的拉力为150N,物体在5秒内匀速上升1m.求:
(1)拉力做的总功;
(2)拉力做功的功率;
(3)滑轮组的机械效率.

查看答案和解析>>

科目: 来源:2012-2013学年江苏省扬州市江都中学九年级(上)期末物理试卷(解析版) 题型:解答题

图a是某同学为学校办公楼空调设计的自动控制装置,R是热敏电阻,其阻值随温度变化关系如下表格所示.已知继电器的线圈电阻R为10Ω,左边电源电压为6V恒定不变.电流表O~30mA量程接入电路,图b是电流表表盘.当继电器线圈中的电流大于或等于15mA时,继电器的衔铁被吸合,右边空调电路正常工作.
温度t/℃510152025303540
电阻R/Ω600550500450420390360330300

(a)该同学将电流表改成了温度表,通过计算并在图中标出表盘上25℃的位置.
(b)为了节省电能,使温度达到30℃时空调才能启动制冷,电路中要串联多大电阻?
(c)为了给空调设定不同的启动温度,请你提出一种可行的、调节方便的措施.(改变电阻除外)

查看答案和解析>>

科目: 来源:2012-2013学年江苏省扬州市江都中学九年级(上)期末物理试卷(解析版) 题型:解答题

学习了燃料的热值后,小王自己设计实验来探究酒精和碎纸片的热值大小.
(1)实验装置如图所示,你认为图中器件的安装顺序是______(由下而上/由上而下).
(2)为保证实验结论的可靠,以及方便比较,小王同学在实验中应保持______、______、以及两个烧杯都应相同.
(3)实验数据记录如表,根据表中数据,计算出碎纸片的热值是______J/Kg.
(4)通过实验得到的燃料热值与实际相比是偏______(大/小),出现这样情况的主要原因是______.(写出一点)
燃料加热前水温℃燃料燃尽时水温℃燃料的热值J/Kg
酒精15352.4×106
碎纸片1525


查看答案和解析>>

科目: 来源:2012-2013学年江苏省扬州市江都中学九年级(上)期末物理试卷(解析版) 题型:填空题

小明用如图所示的装置探究“动能大小与什么因素有关?”的实验步骤如下:

A.质量为m的小球从A处释放,将木块在水平面上推动一段距离,如图甲所示.
B.质量为m的小球从B处释放,将木块在水平面上推动一段距离,如图乙所示.
C.质量为2m的小球从B处释放,将木块在水平面上推动一段距离,如图丙所示.
(1)实验中小球动能的大小是通过观察比较    反映出来的,这里用到了物理学研究问题的一种    (直接测量/放大/转换)方法;
(2)为了探究动能的大小与物体运动速度的关系,应选用    两个图来分析,并由此得出的实验结论是
(3)若水平面绝对光滑,该实验    (能/不能)得出探究结论.

查看答案和解析>>

科目: 来源:2012-2013学年江苏省扬州市江都中学九年级(上)期末物理试卷(解析版) 题型:填空题

遵循实事求是做物理实验的原则,彬彬同学按图所示装置对动滑轮特点进行了探究,记录的数据如下表:
实验次数物重G/N弹簧测力计示数F/N
11.00.7
22.01.2
33.01.7
通过分析数据,她觉得与“使用动滑轮能省一半的力”的结论偏差较大,回想你的实验经历,回答下列问题:
(1)面对这一事实,下列做法中最不可取的是
A.与同学分析可能原因           B.改进实验条件,重新实验
C.实验失败,停止实验           D.查阅资料,了解结论的适用条件
(2)该实验中出现这样结果的主要原因是    .为了减小偏差,我们可以改进的方法是    .(写出一点)
(3)进行实验时,弹簧测力计应沿    方向做    运动.若方向稍微偏离一点,则机械效率将    (变大/变小/不变).

查看答案和解析>>

科目: 来源:2012-2013学年江苏省扬州市江都中学九年级(上)期末物理试卷(解析版) 题型:解答题

一个额定电压是6V的小灯泡,其正常工作时通过的电流约为0.3A.小冬想测定这个小灯泡的额定功率,实验室中有如下器材:电流表、电压表、开关各一个,三个规格分别为“10Ω 1A”、“50Ω 0.5A”和“1kΩ 0.1A”的滑动变阻器,导线若干,电源(电压为12V).

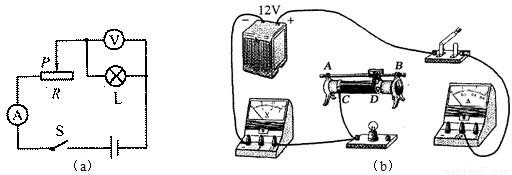

(1)小冬设计了如图(a)所示电路图,通过分析你认为小冬应选用规格为______的滑动变阻器.
(2)图(b)已连接了部分电路.请你根据图(a)所示电路图,用笔画线代替导线,将电路连接完整.

(3)小冬正确选择了滑动变阻器,将图(b)的电路补充连接后,闭合开关,发现灯泡发光较暗,电流表有示数,任意移动滑动变阻器的滑片,电压表示数不变(示数不为零)且小于6V.具体原因是______.
(4)小冬排除故障后,继续实验.当电压表的示数为6V时,电流表的示数如图所示,该灯泡的额定功率是______w.

(5)不改变上面连好的电路,还可以完成的实验有:______(写出一个即可).

查看答案和解析>>

科目: 来源:2012-2013学年江苏省扬州市江都中学九年级(上)期末物理试卷(解析版) 题型:填空题

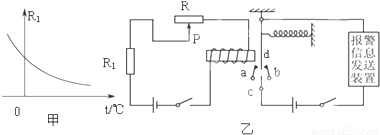

在物联网中,传感器担负着信息采集的重要任务,可以实现“提醒”和“报警”功能.其中热敏传感器主要运用了热敏电阻来测量温度的变化.热敏电阻主要是由    材料制成的(选填“导体”、“半导体”、“超导体”或“绝缘体”).热敏电阻阻值随温度变化的曲线如下图甲所示,图乙是由热敏电阻R1作为传感器制作的简单自动报警线路图,图中a、b为两个固定的金属片,d为铁片.为了使温度过高时发送报警信息,开关c应该接在    处(选填“a”或“b”).若使报警的最低温度提高些,应将P点向    移动(选填“左”或“右”).

查看答案和解析>>

科目: 来源:2012-2013学年内蒙古鄂尔多斯市杭锦旗城镇中学九年级(上)期末物理复习试卷(二)(解析版) 题型:选择题

下列物体质量最接近50g的是( )
A.一只鸡蛋
B.一本九年级物理教材
C.一张课桌
D.一只母鸡

查看答案和解析>>

科目: 来源:2012-2013学年内蒙古鄂尔多斯市杭锦旗城镇中学九年级(上)期末物理复习试卷(二)(解析版) 题型:选择题

科学家最新研制了一款微型无人侦察机--“蜂鸟”.为了减轻其质量,该侦察机的材料应具有的特点是( )
A.硬度高
B.熔点低
C.密度小
D.导热性好

查看答案和解析>>
