科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：解答题

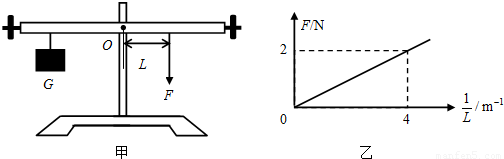

某同学用如图甲所示的装置，探究杠杆平衡条件．

（1）为了方便测量力臂，应将杠杆调至______位置平衡．调节时若杠杆左端下沉，应将右端的平衡螺母向______端调节．
（2）探究过程中，在杠杆左端某一固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态．根据多次测量的力和力臂F、L数据，画出F和的图线如图乙（注意看清楚图乙两个坐标的含义），由图乙可得出杠杆平衡条件是F与L成______比．根据杠杆平衡条件，可求出重力G的力臂是______m．

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图是小明探究电流产生的热量与哪些因素有关的装置：在两个相同的烧瓶中装有质量______（选填“相等”或“不等”）的______（选填“同种”或“不同”）液体，瓶中各放置一根电阻丝，且R_甲大于R_乙，这样的装置可以研究电流产生的热量与______的关系；实验中通过观察______来比较电阻丝发热量的多少；如果所用液体仅水或煤油，为使实验现象明显些，应选择______来进行实验．

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：解答题

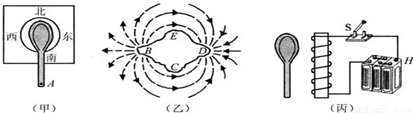

根据古文《论衡?是应篇》中的记载：“司南之杓（用途），投之于地，其柢（握柄）指南”，学术界于1947年想象出司南的模样并印刷在邮票上．

（1）如图（甲）所示，当磁勺在正确指南时，其A端为该磁体的______（N/S）极．
（2）1952年，中国科学院物理研究所尝试制作一具司南．如（乙）所示，制作人员根据天然磁石的磁感线分布，将磁石的______（B/C/D/E）处打磨成磁勺的A 端．
（3）为达到理想的指向效果，制作人员将磁勺靠近一电磁铁，如图（丙）所示．闭合开关S，磁勺和电磁铁相互吸引，由此增加磁勺的磁性．H为电源的______极．

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电路用来探究电功与哪些因素有关
（1）本探究活动中，控制的变量是______和______，通过观察甲乙两灯泡的亮度以及______得出探究结论．
（2）在探究活动中，观察甲乙两灯泡亮度的目的是：______．

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：解答题

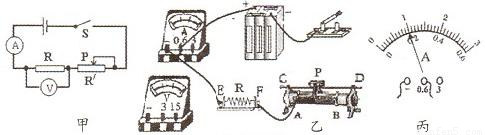

小明同学想探究“一段电路中的电流跟电阻的关系”，设计了如图甲所示的电路图 （电源电压恒为6V）．

（1）根据小明设计的甲图，用铅笔连线将乙图的实物图连接完整．

实验序号	电压/V	电阻/Ω	电流/A
1	4	10	0.4
2		20

（2）小明将第一次实验得到的数据填入了右边表格中，然后将E、F两点间的电阻由10Ω更换为20Ω，调节滑动变阻器的滑片P向______移动（A/B），直到A______为止．此时电流表的指针位置如图丙所示，请把测得的电流数值填入上表．
（3）小明根据实验数据得到如下结论：电流与电阻成反比．请你对以上的探究过程做出评价，并写出两点评价意见：______；______．

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图甲所示是工人利用滑轮组从竖直深井中提取泥土的情形，所用动滑轮和筐受到的总重力为20N．某次操作中，将重423N的泥土以0.4m/s的速度匀速提起，在工人提取泥土的全过程中，工人的拉力F所做的功随时间变化的图象如图乙所示．细绳的质量忽略不计，g取10N/kg．求：
（1）该过程中拉力F做功的功率；
（2）利用该装置提升泥土的机械效率．

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图是某电器设备内的一部分电路，电源电压恒为12V，R₁为定值电阻，R₂为标有“100Ω 0.5A”字样的滑动变阻器．R₃为标有“3V  0.9W”字样的定值电阻．
（1）当闭合S、S₁、S₂时，电流表的示数为0.3A，求R₁的阻值及这种情况下整个电路可能消耗的最小功率．
（2）当闭合S，断开S₁、S₂时，为保证整个电路安全，求滑动变阻器接入电路的阻值范围．

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：解答题

电热饮水机有加热和保温两种工作状态（由机内温控开关S自动控制），从说明书上收集到如下表的参数和如图所示的电路原理图．求：

热水箱容积	2L
额定电压	220V
加热时功率	440W
保温时功率	40W

（1）当S断开时，饮水机处于______状态（选填“加热”或“保温”）．
（2）求电R₂的阻值．
（3）求电热饮水机在加热状态下的工作电流．
（4）若将水箱内装满20℃的水，需要工作25min才能加热到75℃．求加热过程中水吸收的热量和该电热饮水机的加热效率．

科目： 来源：2012-2013学年江苏省扬州市江都中学九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示，使用中属于费力杠杆的工具是（ ）
A．
剪子
B．
起子
C．
镊子
D．
钢丝钳
