科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图，滑轮重小于物重（绳重、摩擦不计），若匀速提升相同的重物，则F_甲    F_乙、机械效率η_甲    η_乙（“＜”/“=”/“＞”）．

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，则电表应是    表（填“电压”或“电流”），油量减少时，电表示数    ．（填“变大”、“变小”或“不变”）

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：解答题

明明利用标有“6V 6W”的灯泡L₁和标有额定电压为6V的L₂进行实验：
（1）分别对通过L₁和L₂中的电流和两端电压进行测量，绘制了电流随两端电压变化曲线图甲所示，A、B分对应L₁和L₂．则L₂的额定功率为______W．
（2）现将两灯连入图乙所示电路．实验过程中，明明不慎把电路中的L₂的玻璃泡打碎了（碰巧灯丝没有断），此时他惊奇的发现：这个小灯泡几乎不发光，可另一个灯L₁反而更亮了．
①你认为L₂变暗的原因是______，玻璃外壳起的作用除了防止灯丝氧化外，主要是提高灯丝的______．
②此时电路消耗的总功率与原来相比将______（填“变大”、“变小”或“不变”）
（3）明明用一只新的同样规格的L₂将打碎玻璃泡的灯更换后，要使其中一只灯泡正常发光，这只灯泡只可能是______，此时电源电压为______V．

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：解答题

将光敏电阻R 和定值电阻R、电流表、电压表连成电路，接在9V 的电源上（如图），光敏电阻阻值随光强变化关系如右表（“光强”表示光强弱程度的物理量，符号为E，单位坎德拉，符号是 cd ）：
（1）若电流表的示数增大，表明光强在______，电压表的示数将______．（“增大”、“减小”或“不变”）．
（2）分析表中数据可知光敏电阻随光强的变化是一个______函数，当光强E=1.5cd 时，光敏电阻的阻值R=______欧，此时电流表的示数为0.5A，则通电1 分钟R上产生的热量为______J．

光强E/cd	1	2	3	4	5	6
光敏电阻R/欧	18	9	6	4.5	3.6	3

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：填空题

小明家中的电能表如图所示，从表盘信息可知，小明家接入的用电器总功率不能超过    W，当家里只有微波炉工作时，电能表在1min内转60转，则微波炉消耗的电能为    J，该微波炉的功率为    W．

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：填空题

某一直流电动机提升重物的装置，如图所示，重物的质量m=50kg，电源提供给电动机的电压为U=110V，不计各种摩擦，当电动机以v=0.9m/s的恒定速率向上提升重物时，电路中的电流强度I=5.0A，则电动机的线圈电阻R=    Ω，电动机提升重物的效率η=    ．（取g=10N/kg）

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图1所示，电源电压保持不变，小灯泡的额定电压为12V．闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I-U关系图象如图2所示．则小灯泡的额定功率为    W，电源电压为    V，滑动变阻器的最大阻值为    Ω．

科目： 来源：2012-2013学年江苏省扬州市邗江中学九年级（上）期末物理试卷（解析版） 题型：解答题

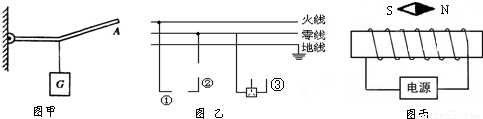

按照题目要求作图：
（1）如图甲所示，试画出作用在杠杆A端使杠杆在图示位置平衡的最小动力的示意图并画出该力的力臂．
（2）如图乙所示的电路未画完整，请你在图中的①②的缺口处选择开关与灯泡的符号填上，
并把③处的三孔插座连接好．
（3）在图丙中根据小磁针静止的指向标出通电线圈线管的两极和电源的正负极．
