科目： 来源：2012-2013学年江苏省淮安市盱眙一中九年级（上）期末物理试卷（解析版） 题型：填空题

如图表示，I-U关系图象．由图可知甲的电阻为    Ω，这两个电阻串联后接在电压为9V的电源上，电路中的电流为    A；这两个电阻并联后接在9V电源上，干路中的电流为    A．

科目： 来源：2012-2013学年江苏省淮安市盱眙一中九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省淮安市盱眙一中九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，用两个完全相同的滑轮，匀速提升质量相等的物体．且物体质量大于滑轮质量，不计绳重和摩擦．比较甲、乙两种方式可知    更省力，    机械效率更高 （均填“甲”或“乙”）．

科目： 来源：2012-2013学年江苏省淮安市盱眙一中九年级（上）期末物理试卷（解析版） 题型：填空题

右图是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变    （选填“强”或“弱”），当电流变化到一定值时，衔铁与触点    （选填“1”或“2”）接触，电控照相机工作，拍摄违规车辆．

科目： 来源：2012-2013学年江苏省淮安市盱眙一中九年级（上）期末物理试卷（解析版） 题型：解答题

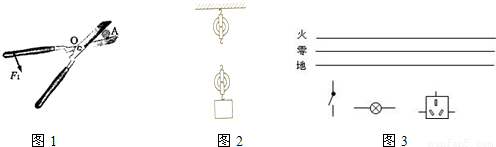

按要求完成下列作图
（1）画出图1中F₁的力臂l₁，并在A点画出阻力F₂的示意图．
（2）用如图2所示的滑轮组提升重物，请用笔划线组装成最省力的滑轮组．
（3）如图3所示是家庭电路的某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求．

科目： 来源：2012-2013学年江苏省淮安市盱眙一中九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省淮安市盱眙一中九年级（上）期末物理试卷（解析版） 题型：解答题

小明用如图甲所示的电路，研究通过导体的电流与导体电阻的关系．电源电压恒为6V．实验过程中，他做了六次实验，每次改变电阻箱R′的阻值后，通过调节滑动变阻器始终保持R′两端的电压不变，记下相应的电流值．根据记录的六组数据，他在方格纸上描出了电流I与电阻箱阻值R′的关系图线，如图乙所示．
（1）记录第一组数据时，电阻箱R′的阻值为4Ω，此时电流表示数是多少？
（2）小明在实验过程中，控制电阻箱R′两端的电压是多大？
（3）记录第二组数据时，小明记下电流表的示数为0.4A，此时电阻箱消耗的功率是多少？滑动变阻器接入电路中的电阻是多大？
（4）记录第四组数据时，电阻箱和滑动变阻器消耗的功率之比是多少？

科目： 来源：2012-2013学年江苏省淮安市盱眙一中九年级（上）期末物理试卷（解析版） 题型：解答题

在“探究海波的熔化”实验中，使用了如图甲所示的实验装置．
（1）当海波开始熔化时，观察到温度计的示数不再上升，它的读数如图乙所示，是______℃，
（2）将试管从水中取出，海波立刻停止熔化．对上述实验现象进行分析，我们得到海波熔化的条件是______；若继续对大烧杯中的水加热，经过一段时间后水才沸腾，你认为造成水沸腾时间过长的可能原因是（只答出一条即可）______．
（3）你观察到的水沸腾时，水中气泡上升过程的情况在图丙中画出．

科目： 来源：2012-2013学年江苏省淮安市盱眙一中九年级（上）期末物理试卷（解析版） 题型：解答题

小明同学用一个焦距未知的凸透镜、蜡烛、光屏探究凸透镜成像规律．

（1）由图可知，凸透镜的焦距是______cm．实验时，应使烛焰、凸透镜、光屏的中心大致在______；这样做的目的是使像能成在______．
（2）如图b，当蜡烛远离凸透镜时，要在光屏上得到清晰的像，光屏应______凸透镜（填“靠近”或“远离”），此时在光屏上已成清晰的像是______的（填“倒立”或“正立”）
（3）实验中，屏上已成清晰的像，此时小明固定蜡烛和透镜，在光屏和透镜间放上远视眼镜，若要在光屏上成清晰的像，则需将屏向______（填“靠近”或“远离”）透镜的方向移动．

科目： 来源：2012-2013学年江苏省淮安市盱眙一中九年级（上）期末物理试卷（解析版） 题型：解答题

小华妈妈担心从市场买回的色拉油是地沟油，小华为消除妈妈的担扰，由网络查得优质色拉油的密度在0.91g/cm³～0.93g/cm³之间，地沟油的密度在0.94g/cm³～0.95g/cm³之间，并完成用测密度的方法鉴别油的品质的实验．
（1）将托盘天平放于水平的桌面上，移动游码至标尺左端“0”刻度处，发现指针静止时指在分度盘中央的左侧，则应将平衡螺母向______ （选填“左”或“右”）调节，使横梁平衡．
（2）往烧杯中倒入适量的色拉油，用天平称出烧杯和色拉油的总质量为70g，然后把烧杯中一部分色拉油倒入量筒，如图a所示，量筒内色拉油的体积是______ cm³；再称烧杯和剩下色拉油的总质量，加减砝码总不能使天平平衡时，应移动______．天平再次平衡时所用砝码和游码的位置如图b所示，则倒入量筒的色拉油的质量为______ g．
（3）该色拉油的密度为______ g/cm³，色拉油的品质是______ （选填“合格”或“不合格”）．
