科目： 来源：2012-2013学年安徽省池州市东至县九年级（上）期末物理试卷（解析版） 题型：选择题

在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（ ）

A．A的示数变小，V₁的示数不变，V₂的示数变小
B．A的示数变大，V₁的示数变大，V₂的示数变小
C．A的示数变小，V₁的示数不变，V₂的示数变大
D．A的示数变大，V₁的示数变小，V₂的示数变大

科目： 来源：2012-2013学年安徽省池州市东至县九年级（上）期末物理试卷（解析版） 题型：选择题

中国跳水队被人们称为“梦之队”．如图是跳水运动员跳水时的情景．不计空气阻力，运动员在离开跳板到落人水的过程中（ ）

A．运动员的动能一直增大，机械能不变
B．运动员的重力势能一直减小，机械能减小
C．运动员的动能先减小后增大，机械能不变
D．运动员的重力势能先减小后增大，机械能增大

科目： 来源：2012-2013学年安徽省池州市东至县九年级（上）期末物理试卷（解析版） 题型：选择题

如图，夏天经常看到一些小鸟站落在110KV的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟仍能安然无恙．下面说法正确的是（ ）

A．鸟有耐高压的天性
B．鸟的身体不导电
C．鸟两脚间的电压几乎为零
D．鸟体的电阻极大所以无电流通过

科目： 来源：2012-2013学年安徽省池州市东至县九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年安徽省池州市东至县九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示，现将一滑动变阻器接入电路中，要求滑片P向右移动时电流表示数变小，则可以（ ）

A．M接A，N接B
B．M接C，N接B
C．M接C，N接D
D．M接A，N接D

科目： 来源：2012-2013学年安徽省池州市东至县九年级（上）期末物理试卷（解析版） 题型：解答题

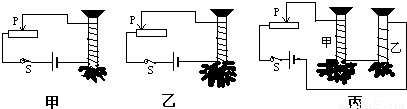

为了探究“影响电磁铁磁性强弱的因素”，小敏同学利用电压一定的电池、滑动变阻器、一堆大头针、铁钉以及长导线作器材，进行了如图所示的简易实验．

（1）他将导线绕在铁钉上制成简易电磁铁，并通过______来显示电磁铁磁性的强弱．
（2）他连接好电路，闭合开关，将变阻器的滑片P移到不同的位置时，观察到了图甲、乙两种情形，比较甲、乙两图，得出结论：在______相同时，通过电磁铁的电流______，磁性越强．
（3）将两个电磁铁串联在电路中，如图丙所示，通过图丙的情形可知：在______相同时，______的电磁铁磁性越强．

科目： 来源：2012-2013学年安徽省池州市东至县九年级（上）期末物理试卷（解析版） 题型：解答题

在“探究哪些因素影响滑轮组的机械效率”的实验中，某小组利用如图所示装置测得了四组数据，如下表所示．

实验次数	钩码重G/N	钩码上升的高度h/cm	测力计的示数F/N	测力计移动的距离s/cm
1	3	2	1.2	6
2	3	5	1.2	15
3	3	8	1.2	26
4	3	10	1.2	30

（1）前三次实验中，第______次实验数据明显出现错误，应当剔除．
（2）第四次实验中，有用功是______J，总功是______J，滑轮组的机械效率为______．
（3）根据以上信息，请判断：该小组设计这四次实验的目的是为了探究滑轮组的机械效率与______是否有关．

科目： 来源：2012-2013学年安徽省池州市东至县九年级（上）期末物理试卷（解析版） 题型：解答题

小强同学观察到一些电学现象：小灯泡两端的电压越大，通过灯丝的电流越大，灯泡越亮；电源电压一定时，电路中的电阻增大，电路中的电流就变小…．小强猜想：通过导体中的电流的大小与导体两端的电压和导体的电阻有关．请你帮助小强完成这个探究实验：
（1）选择的器材：电源、开关、三个阻值不同的电阻（5Ω、10Ω、20Ω），导线若干，电流表及电压表各一块，还需要______．

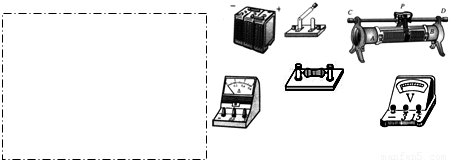

（2）请画出电路图并按电路图将图中的各元件连接起来；
（3）测量的步骤及数据：①按电路图连接电路．②首先把10Ω的电阻连入电路，滑动滑动变阻器的滑片，改变R₁两端的电压，测得三组数据如表一所示；③分别把三个阻值不同的电阻连入电路，调节滑动变阻器的滑片，始终保持每个电阻连端的电压为2V，测得三组数据如表二所示．
表一：电阻R₁=10Ω

电压（V）	1	2	3
电流（A）	0.1	0.2	0.3

表二：电压U=2V

电阻（Ω）	5	10	20
电流（A）	0.4	0.2	0.1

（4）分析与结论：分析表一得出的结论是：______；
分析表二得出的结论是：______．
（5）这种研究问题的方法是______法．

科目： 来源：2012-2013学年安徽省池州市东至县九年级（上）期末物理试卷（解析版） 题型：解答题

在如图所示的电路中，电源的电压为12V，开关闭合后，当滑动变阻器阻值调到0时，两灯均正常发光．已知L₂的电阻为10Ω，此时电压表V示数为8V．求：
（1）电路中的电流是多少？
（2）L₁的电阻是多少？
（3）若取下小灯座L₂上的灯泡，L₁则出现下列______种情况，此时电压表示数为多少？
A．突然变亮后即刻熄灭  B．仍能正常发光  C．不能发光
D．能发光，但变暗．
