科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

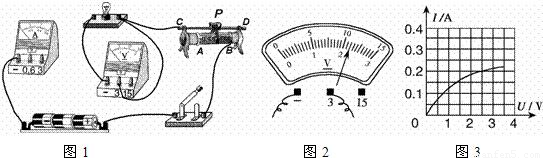

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______，电流表的量程应选0～______A．
（2）请你用笔画线代替导线，将图1中的实物电路连接完整．
（3）闭合开关前，图2中滑动变阻器的滑片P应位于______选填“A”或“B”）端．
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为______V，若他想测量小灯泡的额定功率，应将图1中滑片P向______选填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W．

（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______（写出一种即可）．

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

图所示为一种温度自动报警器的原理图．在水银温度计里封入一段金属丝．既可以进行高温报警（即温度达到或超过设定的温度时报警），也可以进行低温报警（即温度低于设定的温度时报警）．请你根据上面的介绍，并结合图分析回答下面的问题．
（1）水银温度计在电路中的作用相当于一个______；
（2）若设定报警灯为红色，正常状态指示灯为绿色，该装置设定为高温报警时，则灯L₂应为______色．（选填：“红”或“绿”）
（3）若设定报警灯为红色，正常状态指示灯为绿色，该装置设定为低温报警时，则灯L₁应为______色．（选填：“红”或“绿”）

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

小明想利用一块已经调好的电压表和阻值已知的电阻R等符合实验要求的器材，测量电阻R_X的电阻值．他连接的部分电路如图所示．
（1）请你添加两根导线，把开关S₂和S₃连入电路，完成实验电路连接．
（2）开关S₁、S₃闭合，S₂断开时，电压表的示数为U₁；开关S₁、S₂闭合，S₃断开时，电压表的示数为U₂．请你利用U₁、U₂和R表示R_x．R_X=______．

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路，电阻R₁=5Ω，电阻R₂=20Ω，当开关S闭合后，电流表的示数为0.4A，求：
（1）两电阻串联在电路中的等效电阻是多少？
（2）电压表的示数是多少？

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电路中，R₁=10Ω，R₂=20Ω，R₃=30Ω，电源电压保持不变．当S₁、S₂都闭合时，电流表的示数是0.6A，求：
（1）电源电压是多少？这时R₂中的电流是多少？
（2）当S₁、S₂都断开时，1分钟R₁产生的热量是多少？

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路，电源两端电压不变，灯丝电阻不变．当两个开关都断开时，电压表的示数为U₁，电阻R₁消耗的电功率为0.2W．只闭合开关S₁时，电压表的示数为U₂，电流表的示数为0.5A．只闭合开关S₂时，电阻R₁消耗的电功率为1.8W．已知U₁：U₂=2：5，求：
（1）电阻R₂的阻值；
（2）通过断开和闭合开关，改变图所示电路连接情况，使电路消耗的电功率最大，求这个电路消耗的最大功率是多少．

科目： 来源：2012-2013学年安徽省池州市东至县九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年安徽省池州市东至县九年级（上）期末物理试卷（解析版） 题型：填空题

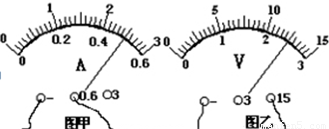

图甲所示的电流表的分度值为    A．图甲中的读数是    A．图乙所示的电压表的分度值为    V．图乙中的读数是    V．
