科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：填空题

在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个开关接在干路上，房间里的电灯、电视等用电器是    联的．

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示的电路中，电阻R₁的阻值为10Ω．闭合开关S，电流表A₁的示数为0.6A，电流表A₂的示数为0.4A，则电阻R₂的阻值为    Ω．

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：填空题

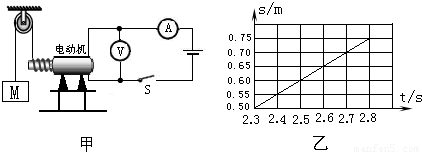

物理兴趣小组的同学用图甲所示的装置来提升重物M，图乙是物体上升过程某段时间内的s-t图线．已知物体重为1N，闭合开关后，在2.4s～2.8s这段时间内，电流表和电压表的示数分别为0.2A和4V，则2.4s～2.8s这段时间内该装置提升重物做得有用功为    J，它的效率是    %．

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

图中电阻箱的读数是______Ω．

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：填空题

图中电能表的示数是    kW?h．

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

根据图中通电螺线管中的电流方向，可以判断出通电螺线管的左端是______极．（填“N”或“S”）．

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

小英按下图甲所示的电路图连接实验电路，测量电阻R的阻值．闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为______A，电阻R的阻值为______Ω．

科目： 来源：2012-2013学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

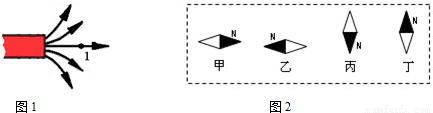

图1为某磁极附近磁感线的方向和分布的示意图．由图可知，该磁极为______极（选填“N”或“S”），若在1处放置一个小磁针，当小磁针静止时，其指向应是图2中的______．
