科目: 来源:2012-2013学年福建省泉州市晋江市三校中学九年级(上)期末物理试卷(解析版) 题型:解答题

如图所示,滑动变阻器的最大阻值是20Ω,当滑片P移到到最右端B时,闭合开关,电压表示数为2V,电流表示数为0.2A,电源电压保持恒定,求:
(1)R的阻值;
(2)电源的电压;
(3)滑片P移动过程中,R消耗的最大功率.

查看答案和解析>>

科目: 来源:2012-2013学年福建省泉州市晋江市三校中学九年级(上)期末物理试卷(解析版) 题型:解答题

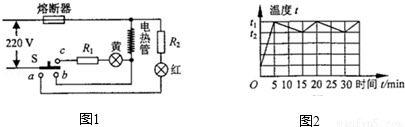

如图1是某热水器的电路原理图.烧水时,按下温控开关S和a、b接触,红色指示灯亮,加热档工作,电热管的功率是880W.当水温升到设定温度t1时,温控开关接触点断开,电热管停止加热.当水温下降到设定温度t2时,S自动上升与接触点c接通,黄色指示灯亮,保温档工作,电热管的功率是220W.当水温上升到设定温度t1时,温控开关触点断开,电热管停止加热.如此不断往复使水温保持在设定的温度范围内,(指示灯电阻很小,计算时可忽略不计)
(1)试分析R2在电路中所起的作用.
(2)求R1的大小.
(3)图2是该热水器工作时温度随时间变化的图象,求30min内电热管消耗的电能.

查看答案和解析>>

科目: 来源:2012-2013学年北京市昌平区九年级(上)期末物理试卷(解析版) 题型:选择题

下列物理量中,以科学家的名字欧姆作为单位的物理量是( )
A.电压
B.电流
C.电阻
D.电功率

查看答案和解析>>

科目: 来源:2012-2013学年北京市昌平区九年级(上)期末物理试卷(解析版) 题型:选择题

下列用品中,通常情况下属于导体的是( )
A.玻璃棒
B.塑料尺
C.橡皮
D.铁钉

查看答案和解析>>

科目: 来源:2012-2013学年北京市昌平区九年级(上)期末物理试卷(解析版) 题型:选择题

如图所示的四个电路中,闭合开关S后,两灯属于串联的是( )
A.
B.
C.
D.

查看答案和解析>>

科目: 来源:2012-2013学年北京市昌平区九年级(上)期末物理试卷(解析版) 题型:选择题

下列选项中属于影响导体电阻大小因素的是( )
A.导体两端的电压
B.导体中的电流
C.导体的材料
D.导体实际消耗的电功率

查看答案和解析>>

科目: 来源:2012-2013学年北京市昌平区九年级(上)期末物理试卷(解析版) 题型:选择题

下列四种做法,符合安全用电原则的是( )
A.将开关安装在灯泡和零线之间
B.发生触电事故后,先切断电源再救人
C.用湿抹布擦拭正亮着的台灯灯泡
D.使用测电笔时,手与笔尖金属体接触

查看答案和解析>>

科目: 来源:2012-2013学年北京市昌平区九年级(上)期末物理试卷(解析版) 题型:选择题

以下各种用电器中,主要利用电流热效应工作的是( )
A.电视机
B.电冰箱
C.电风扇
D.电热水壶

查看答案和解析>>

科目: 来源:2012-2013学年北京市昌平区九年级(上)期末物理试卷(解析版) 题型:选择题

将如图所示的滑动变阻器连入电路,要求当滑动变阻器滑片P向B端移动时,接入电路中电阻变小,则滑动变阻器连入电路的接线柱应是( )

A.B和D
B.A和B
C.A和C
D.C和D

查看答案和解析>>

科目: 来源:2012-2013学年北京市昌平区九年级(上)期末物理试卷(解析版) 题型:选择题

电炉通电后不久电炉丝就会热得发红,而与电炉丝相连的导线却不是很热,主要原因是( )
A.通过导线的电流较大
B.通过电炉丝的电流较大
C.导线的电阻比电炉丝的电阻小,相同时间内产生的热量较小
D.电炉丝的电阻比导线的电阻小,相同时间内产生的热量较小

查看答案和解析>>
