科目： 来源：2012-2013学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

同学们通过实验来探究“电功率跟电流、电压的关系”．
（1）实验中小灯泡电功率的大小可通过观察什么现象来判断？
（2）一位同学用干电池做电源，把L₁“2.5V  0.3A”和L₂“3.8V  0.3A”两只灯泡连成如图甲所示的电路．闭合开关进行实验，记录数据如下表：

小灯泡	发光情况	电压U/V
L1	暗	1.8
L2	亮	2.7

通过观察现象及数据分析，你得出什么结论？
（3）有位同学又在原有器材基础上继续探究，连接方式如图乙所示，闭合开关S，看到小灯泡L₁一闪即灭，经检查发现灯丝断了．请你分析原因并说明改进方法．

科目： 来源：2012-2013学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

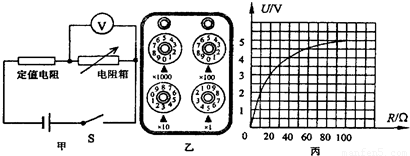

甲、乙两小组同学用图甲所示的电路进行了一些实验探究．

（1）甲小组选取的定值电阻为25Ω，电阻箱阻值如图乙所示，其值为______Ω，此时电压表的示数为3.5V，则该小组所用电源的电压为______V；实验中若增大电阻箱阻值，电路中的电流将______，电压表示数将______（选填“变大”、“变小”或“不变”）．
（2）乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作出U-R图象（如图丙）．由图象可知，电阻箱阻值为20Ω时，电压表的示数为______V，该组所选用定值电阻的阻值为______Ω．

科目： 来源：2012-2013学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

小明按如图所示电路图做“测量灯泡的电功率”的实验．实验室可提供下列器材：
A．电流表
B．电压表
C．滑动变阻器R（阻值0～20Ω）
D．电阻为6Ω的待测灯泡I，（电阻不随温度变化）
E．电源E（电压4.5V并保持不变）
F．开关S及导线若干
（1）根据电路图和实验室提供的器材，可判断出：实验时通过灯泡的最小电流为______A；
加在灯泡两端的最大电压为______V；
（2）若小明所选电压表的量程为0～3V、电流表的量程为0～0.6A，实验要求测量时通过灯泡的电流至少为电流表满刻度的三分之一．则测出的灯泡的功率范围只能是______．
（3）小明按电路图连接好电路后进行实验，由于电路中某一处有故障，当闭合开关时电压表
无示数．为查出电路故障，小明进一步观察并检查电路．当检查到电源、开关、电压表、电流表、导线及其连接都完好时，小明结合前面的观察，就可判断出电路的故障：
如果小明观察到______，则故障是______；
如果小明观察到______，则故障是______．
（4）排除故障后，小明继续进行实验，在对测量数据的记录和处理时，他设计了如下表格．你认为这张表格的设计是______（正确/错误）的．

次数	U/V	I/A	P/W	平均值P/W
1
2
3

科目： 来源：2012-2013学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

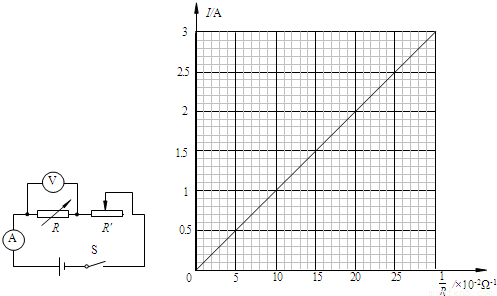

图是某同学设计的在导体两端电压U=10V不变的条件下，探究通过导体的电流I跟导体的电阻R关系的实验电路图．根据实验测量的数据，他在坐标系中画出了如图24所示的通过导体的电流I与导体电阻倒数的关系图象．

（1）滑动变阻器R'在此实验中除了能起到保证电路安全的作用外，另一主要作用是______．
（2）根据图象可知，在导体两端电压U=10V不变的条件下，通过导体的电流I与导体电阻的倒数成______比，比例系数为______．

科目： 来源：2012-2013学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

用如图所示的滑轮组匀速提升重为480N的物体G，所用拉力F为200N，将重物提升3m所用的时间为10s．
求：（1）重物上升的速度；
（2）拉力所做的有用功；
（3）拉力的功率；
（4）滑轮组的机械效率．

科目： 来源：2012-2013学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

一小灯泡额定电压为2.5V，小灯泡电流随电压变化的曲线如图甲所示，将它连入如图乙所示电路中，电源电压为6V且保持不变．
求：（1）小灯泡的额定功率；
（2）为保证小灯泡正常发光，此时滑动变阻器连入电路的电阻大小；
（3）当电流表的示数为0.15A时，滑动变阻器在1min内消耗的电能．
