科目： 来源：2013年上海市嘉定区中考物理一模试卷（解析版） 题型：解答题

根据“用电流表、电压表测电阻”的实验，完成下列要求．

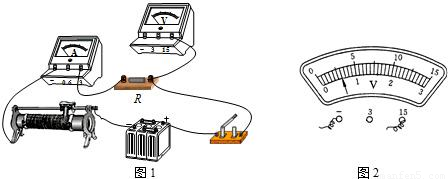

（1）在图1所示的电路中，有一根导线尚未连接，请用笔画线代替导线在图中正确连接．（用2B铅笔在答题纸的相应位置连接）

（2）实验所用滑动变阻器标有“10Ω  1A”字样，电源电压不变，所有元件均完好．移动变阻器滑片至中点时（即变阻器连入电路的电阻为5欧），电流表的示数为0.3安，电压表的示数如图2所示，则待测电阻两端的电压为______伏，待测电阻的阻值为______欧，电源电压为______伏．
（3）继续实验，测出电阻值分别为10.1欧和10.2欧，可求得电阻的平均值为______欧．（计算电阻时，精确到0.1欧）

科目： 来源：2013年上海市嘉定区中考物理一模试卷（解析版） 题型：填空题

某小组同学为了“探究导体中电流与电压的关系”，按如图所示正确连接电路，将不同的导体甲、乙、丙分别接入电路的M、N两端后，改变导体两端的电压进行实验，并记录有关数据在表一、表二、表三中．
表一：导体甲

实验 序号	电压 （伏）	电流 （安）
1	2.0	0.40
2	3.0	0.60
3	4.0	0.80

表二：导体乙

实验 序号	电压 （伏）	电流 （安）
4	2.0	0.20
5	3.0	0.30
6	4.0	0.40

表三：导体丙

实验 序号	电压 （伏）	电流 （安）
7	3.0	0.20
8	4.5	0.30
9	6.0	0.40

①分析比较实验序号1、2、3（或4、5、6，或7、8、9）中的电流与电压的变化情况，由此可以归纳得出的初步结论是：    ．
②进一步综合分析比较表一、二、三中的数据，可归纳得出的结论是：
（a）分析比较表一、表二或表三的数据可知    ．
（b）分析比较表一、表二和表三的数据可知    ．
该小组同学又分析比较实验序号    发现：当    相同时，电压与电流的比值越大的导体，通过该导体的电流就越小，电压与电流的比值反映了    ．

科目： 来源：2012-2013学年福建省莆田市仙游县承璜第二学校九年级（上）期末物理试卷（解析版） 题型：选择题

自从汤姆逊发现了电子，人们开始研究原子内部结构．科学家提出了许多原子结构的模型，在20世纪上半叶，最为大家接受的原子结构是下图中的（ ）
A．
西红柿
B．
西瓜
C．
面包
D．
太阳系

科目： 来源：2012-2013学年福建省莆田市仙游县承璜第二学校九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年福建省莆田市仙游县承璜第二学校九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年福建省莆田市仙游县承璜第二学校九年级（上）期末物理试卷（解析版） 题型：选择题

如图，分别用大小相等的力拉和压同一弹簧．该实验表明，弹簧受力产生的效果与力的（ ）
A．大小有关
B．作用点有关
C．方向有关
D．大小、方向、作用点都有关

科目： 来源：2012-2013学年福建省莆田市仙游县承璜第二学校九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年福建省莆田市仙游县承璜第二学校九年级（上）期末物理试卷（解析版） 题型：选择题

小红在学习中收集了一些与机械能有关的实例，如图所示，其中机械能增大的是（ ）
A．
火箭升空
B．
小朋友慢慢滑下
C．
汽车在水平公路上匀速行驶
D．
卫星绕地球转动

科目： 来源：2012-2013学年福建省莆田市仙游县承璜第二学校九年级（上）期末物理试卷（解析版） 题型：选择题

把装满水的量筒浸入水中，口朝下，如图那样抓住筒底向上提起，在筒口离开水面前，筒内露出水面部分（ ）

A．是空的
B．充满水
C．有水，但不满
D．无法判断
