科目： 来源：2013年上海市嘉定区中考物理一模试卷（解析版） 题型：填空题

如图所示的电路中，电源电压保持不变．灯L₁、L₂可能出现故障，闭合电键S后：
（1）电路正常工作，过了一会，有一个灯变亮，则可能示数为零的电表是    表．
（2）电路正常工作，过了一会，两个灯都不亮，电源完好，则示数一定为零的电表是    表．

科目： 来源：2013年上海市嘉定区中考物理一模试卷（解析版） 题型：解答题

某小组同学在学习了浮力知识中，发现“浸入水中的铁块最终静止在容器底部、浸入水中的木块最终漂浮在水面上”的现象，提出问题，进行猜想：物块的密度可能会对它浸入水中后的最终状态有影响．于是他们选用体积相同、密度不同的圆柱体A、B、C、D、E（ρ_A＞ρ_B＞ρ_水＞ρ_C＞ρ_D＞ρ_E）进行实验．当它们在水中静止时，实验现象如图（a）、（b）、（c）、（d）和（e）所示．
①分析比较图中（a）或（b）的实验现象和相关条件，可得出的初步结论是：______．
②分析比较图中（c）、（d）和（e）的实验现象和相关条件，可得出的初步结论是：______．

科目： 来源：2013年上海市嘉定区中考物理一模试卷（解析版） 题型：解答题

重为4牛的球体静止在水平地面上，用力的图示法在图中画出它受到的重力G．

科目： 来源：2013年上海市嘉定区中考物理一模试卷（解析版） 题型：解答题

如图所示，作出物体AB在平面镜中所成的像A′B′．

科目： 来源：2013年上海市嘉定区中考物理一模试卷（解析版） 题型：解答题

钓鱼岛是中国的．图是“中国海监83”船，船长98米，型宽15.2米，型深7.8米，若在钓鱼岛附近维权巡航时它排开海水的体积为3000米³．
求：它此时所受的浮力大小F_浮．（ρ_海水=1.0×10³千克/米³）

科目： 来源：2013年上海市嘉定区中考物理一模试卷（解析版） 题型：解答题

科目： 来源：2013年上海市嘉定区中考物理一模试卷（解析版） 题型：解答题

如图所示，横截面为正方形的实心均匀长方体A、B放置在水平地面上，它们的高度分别为0.2米和0.1米，B的另一条边长为0.4米，A的密度为2×10³千克/米³，B质量为1千克．
求：（1）A对水平地面的压强；
（2）B对水平地面的压强；
（3）若在长方体A上沿竖直方向截去四分之一，求这时A剩余部分对水平地面的压强为p_A′．

科目： 来源：2013年上海市嘉定区中考物理一模试卷（解析版） 题型：解答题

在如图所示的电路中，电源电压为18伏且保持不变，电阻R₁的阻值为25欧，滑动变阻器R₂上标有“50Ω，2A”字样．闭合电键S后，电压表示数为6伏．
（1）通过R₁的电流I₁．
（2）变阻器R₂连入电路的阻值．
（3）不改变电表的量程，现用一定值电阻替换R₁，使电压表的指针达到满刻度，求：①能替换R₁的最大阻值R₁´．②替换后，移动滑动变阻器的滑片P，滑动变阻器允许接入电路中的最小阻值R₂´

科目： 来源：2013年上海市嘉定区中考物理一模试卷（解析版） 题型：填空题

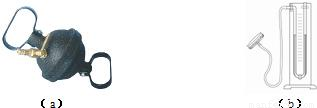

在本学期的物理学习过程中，我们认识了很多的实验装置．图（a）为    实验的装置，可以用来证明    的存在；图（b）所示实验装置的名称为    ，可以用来比较    的大小．

科目： 来源：2013年上海市嘉定区中考物理一模试卷（解析版） 题型：解答题

在“验证凸透镜成像规律”的实验中，某同学用焦距为10cm凸透镜进行实验，如图所示．要将蜡烛、______和光屏依次放置在光具座上，将它们的中心位置调节到______．保持凸透镜位置不变，把点燃的蜡烛放在光具座35cm刻度处，这时应该向______（选填“左”或“右”）侧移动光屏，会在光屏上得到一个倒立、______（选填“放大”或“缩小”）的实像．
