科目： 来源：2012-2013学年江苏省泰州市姜堰市苏陈中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省泰州市姜堰市苏陈中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图是杂技演员演出时的简图．分析图中的情景可知，右边演员最终获得的能量来自左边演员最初的    能（选填“动”或“重力势”），由于右边演员升高的高度大于左边演员起跳时的高度，因而左边演员的    一定要更大些．

科目： 来源：2012-2013学年江苏省泰州市姜堰市苏陈中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，工人通过定滑轮用F=    N的力，可以将重100N的物体匀速向上提升（不计摩擦和绳重）．如果把这个滑轮改成动滑轮提升同样的重物，则机械效率将    （填“增大”、“减小”或“不变”）．

科目： 来源：2012-2013学年江苏省泰州市姜堰市苏陈中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省泰州市姜堰市苏陈中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，要使灯泡L₁和L₂串联在电路中，应闭合开关    ；若要使L₁和L₂并联在电路中，应闭合开关    ；绝对不允许同时闭合开关    ，因为此时电路处于    状态，会把电源烧坏．

科目： 来源：2012-2013学年江苏省泰州市姜堰市苏陈中学九年级（上）期末物理试卷（解析版） 题型：填空题

2010年潍坊市学业水平体育测试立定跳远项目中，体重为500N的某同学从最高点到落地点的过程中，重心下降的最大距离为0.3m，用时0.5s，轨迹如图．则此过程重力做的功为    J，重力的功率为    W．

科目： 来源：2012-2013学年江苏省泰州市姜堰市苏陈中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省泰州市姜堰市苏陈中学九年级（上）期末物理试卷（解析版） 题型：填空题

电暖器接入电路时与其他家用电器的连接方式是    （选填“串联”或“并联”）．某家庭电路中电能表的示数为 ，若一个“220V  800W”的电暖器单独正常工作5h，则该电暖器消耗电能是    kW?h，此时电能表的示数将变为    ．

科目： 来源：2012-2013学年江苏省泰州市姜堰市苏陈中学九年级（上）期末物理试卷（解析版） 题型：解答题

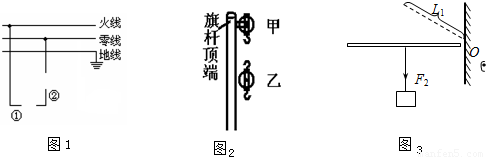

按照题目要求完成下列作图：
（1）如图1所示的电路未画完整，请你在图中的①②的缺口处选择开关与灯泡的符号填上，使开关能够控制这盏灯．
（2）玲玲是学校的升旗手，她想利用滑轮组来升旗．若将国旗挂在乙轮下的挂钩上，则应怎样在滑轮上绕绳既可将国旗升上旗杆，又可省力？请在图2中画出你的绕法．
（3）如图3所示，轻质杠杆在力F₁、F₂作用下处于平衡状态（O为支点），请在图中作出F₂的力臂L₂；L₁为F₁的力臂，请作出力F₁的示意图．

科目： 来源：2012-2013学年江苏省泰州市姜堰市苏陈中学九年级（上）期末物理试卷（解析版） 题型：解答题

在“测滑轮组机械效率”的实验中，小强按正确方法操作，图是他实验中的情景，下表是他记录的一组数据．

钩码总重G（N）	钩码上升高度h（m）	测力计拉力F（N）	测力计移动距离s（m）
2	0.05	0.4	0.15

（1）如果按表中数据计算，滑轮组对钩码做的有用功为______J，人做的总功为______ J；
（2）对以上两个计算结果进行比较，其不合理之处是______，结合测力计放大图，可知小强的错误是______：
（3）在该次实验中，所测滑轮组的机械效率η=______．
