科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图（a）、（b）所示电路的电源电压相等且不变，若电流表A₁、A₃的示数相等，则电阻R、R₁、R₂的大小关系有______
A．R=R₁+R₂        B．R=R₁        C．R＞R₂．       D．R＜R₂．

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图甲所示电路，电源电压保不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，电压表读数U和电流表读数I 的“U-I”关系图象如图乙所示．电阻R₁的阻值为______Ω．

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：解答题

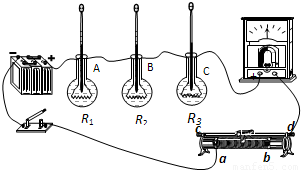

小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”．三瓶煤油中都各自浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻为R₁，烧瓶B中的金属丝是镍铬合金丝，电阻为R₂，烧瓶C中的金属丝是锰铜合金丝，电阻为R₃，温度计显示煤油的温度．
（1）这三个烧瓶中电阻R₁、R₂和R₃阻值应该______，所盛煤油的质量应该______．（均选填“相等”或“不相等”）
（2）若R₃＞R₂＞R₁，闭合开关后，小明和小红发现C烧瓶中温度计的示数升高的最快，B烧瓶中温度计的示数升高的较快，A烧瓶中温度计的示数升高的最慢．这表明：在______和通电时间相同的情况下，导体的电阻越大，产生的热量越______（选填“多”或“少”）．

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：解答题

在“测定小灯泡的额定功率”的实验中，待测小灯标有“2.5V”字样：

（1）在图甲所示的电路中，有一根导线尚未连接，请用笔线代替导线在图中正确连接．要求滑片向右移动时，电流表示数变大．
（2）闭合电键前，滑动变阻器连入电路阻值最大的目的是______．
（3）为了测出小灯的额定功率，在移动滑片时，眼睛应注意观察______的示数；当小灯正常发光时，电流表的示数如图乙所示，小灯的额定功率为______瓦．
（4）若电压表损坏，现有阻值已知的定值电阻R，用图丙所示的电路也可以测量小灯泡L的额定功率．请根据实验电路图补充完成下面的主要测量步骤：
①闭合开关S和S₁，断开S₂，调节滑动变阻器使电流表的示数为I₁，I₁=______，并记录电流表的示数为I₁；
②断开开关S₁，闭合开关S和S₂，______；记录此时电流表的示数为I₂；
③则灯泡L的额定功率P=______．（用已知量和实验中所测物理量的字母表示）

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：解答题

在研究产生感应电流的条件时，小军连接了如图所示的电路，他使导体棒ab沿水平方向运动，观察到电流计有示数．于是小军认为只要闭合电路部分导体在磁场中运动，就会产生感应电流．请你利用图中的器材设计一个实验，证明小军的说法是错误的．简述实验步骤和实验现象．

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电源电压保持不变，断开开关S₃，分别只闭合开关S₁和只闭合开关S₂时电阻R₁和R₂两端的电压之比为4：3，电阻R₃两端的电压之比为2：3．只闭合开关S₂时，电阻R₃消耗的电功率为100W．求：
（1）只闭合开关S₁时，电阻R₁和R₃消耗的电功率之比．
（2）开关S₁、S₂、S₃都闭合时，电路消耗的总电功率．

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路，电源是多档的学生电源，各档的电压不等．L是标有“8V  4W”的小灯泡，R是定值电阻．当电源位于第一档，只闭合开关S，调节滑动变阻器的滑片P处于某位置a时，灯泡正常发光，电压表的示数是5V，滑动变阻器的功率是P_a；当电源位于第二档，只闭合开关S，调节滑动变阻器的滑片P处于某位置b时，电压表的示数是2.5V，滑动变阻器的功率是P_b，P_a：P_b=12：7；当电源位于第三档，开关都闭合，调节滑动变阻器的滑片P处于a点时，灯泡的亮度与第二种情况相同，滑动变阻器的功率P_a′，且P_a′：P_a=16：9．不考虑温度对灯丝电阻的影响．
求：（1）滑动变阻器位于a点时接入电路的电阻值．
（2）第二档电源电压．
