如图所示电路中，电源两端的电压保持不变，只断开开关S₁时电流表的示数是只断开开关S₂时电流表示数的2倍；闭合开关S，断开开关S₁、S₂，电压表的示数为U₁，电阻R₁消耗的电功率为P₁，电流表的示数为I₁；现只将电阻R₂更换为电阻R₄，电压表的示数为U₂，电阻R₁消耗的电功率为P₂．已知：U₁-U₂=12V，P₂-P₁=3W，R₃=60Ω．则电流I₁为    A．

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电能表的示数是______kW?h．

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：解答题

根据图中标出的电源的正、负极，可以判断出通电螺线管的左端是______极．（填“N”或“S”）．

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图，电阻箱两接线柱间的电阻值是______Ω．

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：填空题

请在图中连接家庭电路的电路图．要求：L₁灯、L₂灯并联，开关S控制两盏灯．

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：解答题

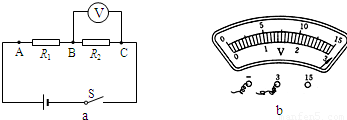

在探究串联电路中电压规律的实验中，小红同学将电阻R₁、R₂串联后接到电源上，如图（a）所示．

（1）连接好电路后，闭合电键S，发现电压表的指针偏转如图（b）所示，这时他应立刻______电键，并换接电压表的______量程．
（2）小红更换电阻并多次实验，将实验数据记录在表中，分析表中数据可以得出初步结论：______．

实验序号	UAB（伏）	UBC（伏）	UAC（伏）
1	3.5	2.5	6
2	2	4	6
3	1	5	6

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年北京市燕山区九年级（上）期末物理试卷（解析版） 题型：填空题

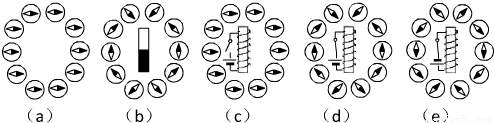

某小组同学用小磁针、条形磁铁等按图（a）、（b）的方法，探究了条形磁铁周围的磁场及方向．接着他们又用相同的方法，探究通电螺线管周围的磁场及方向，实验操作及现象如图（c）、（d）、（e）所示．

（1）分析比较图中的（c）与（d）或（c）与（e）可得出的初步结论是：    ；
（2）分析比较图中的（d）与（e）小磁针偏转情况可得出的初步结论是：    ；
（3）分析比较图中的（b）和（d）可得出的初步结论是：    ．
