科目： 来源：2012-2013学年江苏省扬州市邗江区美琪学校九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电源电压为12V，且保持不变，己知滑动变阻器R₃的最大阻值为20Ω，定值电阻R₁=10Ω，R₂=15Ω，电流表的量程为0.6A．
（1）S，S₁闭合，S₂断开时，要使电流表的示数最小，则滑动变阻器的滑片P应滑到何处？此时电压表的示数为多少？10min内电流通过R₁产生的热量是多少？
（2）S、S₂闭合，S₁断开时，求电路允许消耗的最大功率．

科目： 来源：2012-2013学年江苏省扬州市邗江区美琪学校九年级（上）期末物理试卷（解析版） 题型：解答题

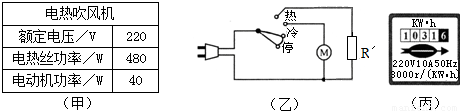

小明家电热吹风机的铭牌如表格（甲）所示，其工作原理如图（乙）所示．由于使用了多年，吹风机中的电热丝明显氧化导致其电阻发生了变化，电动机性能仍保持不变．为准确测量氧化电热丝的实际电阻值，小明在家中把该吹风机单独接入家庭电路并使其吹热风，发现电能表的转盘6min内转过132圈，电能表规格如图（丙）所示．问：

（1）氧化电热丝的实际电阻值是多少？
（2）为恢复电热吹风机的铭牌功率，应与氧化电热丝串联还是并联一段新电热丝？
（3）新电热丝的阻值是多少？

科目： 来源：2012-2013学年江苏省扬州市邗江区美琪学校九年级（上）期末物理试卷（解析版） 题型：解答题

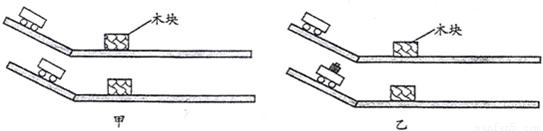

小明猜想：动能的大小可能与物体的质量与物体的速度有关．因此．他设计了如下两种实验方案：
A．让同一辆小车分别从同一斜面的不同高度由静止开始下滑．与放在水平面上的木块相碰，比较木块在水平面上移动的距离（如甲所示）
B．让不同质量的小车分别从同一斜面的不同高度由静止开始下滑，与放在水平面上的木块相碰．比较木块在水平面上移动的距离（如乙所示）．

上述两种实验方案中：
（1）A方案是为了探究动能大小与______关系，若木块被撞后移动的距离越远．说明小车对木块的推力______越多，小车撞击木块时的动能______．
（2）小明想用B方案探究动能大小与质量的关系．该方案是否合理？______．理由是______．

科目： 来源：2012-2013学年江苏省扬州市邗江区美琪学校九年级（上）期末物理试卷（解析版） 题型：解答题

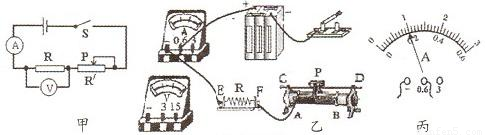

小明同学想探究“一段电路中的电流跟电阻的关系”，设计了如图甲所示的电路图 （电源电压恒为6V）．

（1）根据小明设计的甲图，用铅笔连线将乙图的实物图连接完整．

实验序号	电压/V	电阻/Ω	电流/A
1	4	10	0.4
2		20

（2）小明将第一次实验得到的数据填入了右边表格中，然后将E、F两点间的电阻由10Ω更换为20Ω，调节滑动变阻器的滑片P向______移动（A/B），直到A______为止．此时电流表的指针位置如图丙所示，请把测得的电流数值填入上表．
（3）小明根据实验数据得到如下结论：电流与电阻成反比．请你对以上的探究过程做出评价，并写出两点评价意见：______；______．

科目： 来源：2012-2013学年江苏省扬州市邗江区美琪学校九年级（上）期末物理试卷（解析版） 题型：解答题

如图是小明探究电流产生的热量与哪些因素有关的装置：在两个相同的烧瓶中装有质量______（选填“相等”或“不等”）的______（选填“同种”或“不同”）液体，瓶中各放置一根电阻丝，且R_甲大于R_乙，这样的装置可以研究电流产生的热量与______的关系；实验中通过观察______来比较电阻丝发热量的多少；如果所用液体仅水或煤油，为使实验现象明显些，应选择______来进行实验．

科目： 来源：2012-2013学年江苏省扬州市邗江区美琪学校九年级（上）期末物理试卷（解析版） 题型：解答题

根据古文《论衡?是应篇》中的记载：“司南之杓（用途），投之于地，其柢（握柄）指南”，学术界于1947年想象出司南的模样并印刷在邮票上．

（1）如图（甲）所示，当磁勺在正确指南时，其A 端为该磁体的______（N/S）极．
（2）1952年，中国科学院物理研究所尝试制作一具司南．如（乙）所示，制作人员根据天然磁石的磁感线分布，将磁石的______（B/C/D/E）处打磨成磁勺的A 端．
（3）把天然磁石按照正确方法打磨成磁勺后，放在粗糙的木盘上，使磁勺水平自由转动直至最终静止，但磁勺A 端总不能正确指南．将粗糙木盘换成较光滑的青铜盘才略有改善．这是因为磁勺和盘子之间的______力影响了实验效果．
（4）为达到理想的指向效果，制作人员将磁勺靠近一电磁铁，如图（丙）所示．闭合开关S，磁勺和电磁铁相互吸引，由此增加磁勺的磁性．H为电源的______极．
（5）历史上真有这样的司南吗？仍是众说纷纭．一种观点认为或许古代的磁勺比中国科学院物理研究所制作的磁勺要更______（轻/重），从而有更好的指向效果；另一种观点认为除非今后出土了司南实物，才能真正下结论．

科目： 来源：2012-2013学年山东省威海市荣成32中九年级（上）期末物理模拟试卷（解析版） 题型：选择题

如图是测电笔的结构图，其中由绝缘体构成的部分是（ ）


A．笔尾金属体
B．塑料外壳
C．电阻
D．弹簧

科目： 来源：2012-2013学年山东省威海市荣成32中九年级（上）期末物理模拟试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年山东省威海市荣成32中九年级（上）期末物理模拟试卷（解析版） 题型：选择题

如图所示的四个事例中，用做功方式改变内能的是（ ）

①冬天，搓手会让手变暖和；②冬天，嘴对手哈气取暖；③炒菜时，铁锅热得烫手；④水蒸气把软木塞冲开时，温度会降低．
A．①②
B．②③
C．③④
D．①④
