科目： 来源：2011-2012学年贵州省遵义市正安六中九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N、S极及电源的正负极．

科目： 来源：2011-2012学年贵州省遵义市正安六中九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年贵州省遵义市正安六中九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年贵州省遵义市正安六中九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，下面是某同学做探究“斜面的机械效率与斜面的粗糙程度、斜面的倾斜程度的关系”实验时，得到如下实验数据．

斜面与水平面夹角	小车的重力G/N	斜面的粗糙程度	斜面的高度h/m	沿斜面拉力F/N	斜面长S/m	有用功 W有/J	总功 W总/J	机械效率%
20°	2.1	玻璃面	0.09	0.6	0.5	0.189	0.30	63
30°	2.1	玻璃面	0.21	1.1	0.5	0.441	0.55	80.2
45°	2.1	玻璃面	0.36	1.8	0.5
45°	2.1	棉布面	0.36	2.0	0.5	0.756	1.00	75.6

（1）此探究实验是采用了______的物理研究方法．
（2）请将上表中空格补充完整．
（3）请你根据表中的实验数据，得出要探究的实验结论：
结论一：______．
结论二：______．

科目： 来源：2011-2012学年贵州省遵义市正安六中九年级（上）期末物理试卷（解析版） 题型：解答题

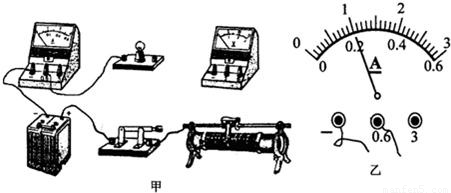

在“测量小灯泡电功率”的实验中，已知电源为两节铅蓄电池，小灯泡的额定电压为2.5V，电阻约为10Ω，滑动变阻器上标有“20Ω 1A”字样，某同学已连接的部分电路如图甲．

（1）该同学连接的电路中有错误，请用笔在错误处划“×”标明．
（2）错误改正后，请你用笔画线代替导线，在图甲中把电路连接完整．
（3）闭合开关，将变阻器的滑片移到某位置时，电压表示数为2.5V，电流表示数如图乙所示，则此时小灯泡中的电流是______A，小灯泡的额定功率是______W．
（4）另一同学连好电路闭合开关后，发现小灯泡先很亮后熄灭，你认为他在连接电路时可能出现的问题是______．

科目： 来源：2011-2012学年贵州省遵义市正安六中九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，一个边长为80cm的正方体重640N，放在水平地面上，一个人站在地上利用滑轮组将重物匀速提起来．求：
（1）人还没有用力拉之前，重物对地面的压强是多大？
（2）要想使人所用的拉力最小，请在图上画出滑轮组上绳子的绕法．
（3）如果人对绳子的实际拉力是320N，滑轮组的机械效率是多少？

科目： 来源：2011-2012学年贵州省遵义市正安六中九年级（上）期末物理试卷（解析版） 题型：解答题

2010年，环渤海经济开发区经济建设上升为国家战略高度，我们潍坊为响应国家号召，发展低碳经济，在沿海地区建造了风力发电厂，如图所示．下表给出了不同风速下每台风力发电机的功率．  （结果保留两位小数）

（1）若在某时间内的风速为6m/s，一台发电机工作1小时，产生的电能可供小明家的空调（220V  5A）、电热锅（220V  40Ω）同时工作多少小时？
（2）若潍坊沿海年平均风速为8m/s，50台这样的风力发电机工作一天，获得的电能相当于完全燃烧多少吨煤？（煤的热值为3×10⁷J/kg）

科目： 来源：2011-2012学年贵州省遵义市正安六中九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电路中，电源电压不变，灯泡L上标有“10V 5W”字样，R=10欧．当S₁断开，滑动变阻器的滑片P滑到a端时，灯泡L恰能正常发光；当S₁断开，滑片P滑到b端时，电流表示数为0.2安，求：
（1）灯泡L的灯丝电阻是多少？
（2）变阻器R′的最大阻值是多少？
（3）当S₁闭合，滑片P滑到a 端时，电阻R消耗的电功率是多少？

科目： 来源：2012-2013学年辽宁省朝阳市建平县城镇学校九年级（上）期末物理试卷（解析版） 题型：填空题

用下图所示的刻度尺测量铅笔的长度，该刻度尺的分度值为    ，所测铅笔的长度为    ．
