科目： 来源：2012-2013学年江苏省淮安市涟水县南集中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图是建筑工地上的挖掘机，机械臂被液压杆撑起时，相当于    （选填“省力”、“费力”或“等臂”）杠杆；在施工现场，利用挖掘机挖土，比起人工挖土而言，相同时间内挖掘机做的功远大于人力做的功，说明挖掘机做功快，即挖土机做功的    （填物理量）较大．

科目： 来源：2012-2013学年江苏省淮安市涟水县南集中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，先在一个配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，然后迅速压下活塞，筒内棉花燃烧起来．对这一现象的解释是，活塞压缩玻璃筒内的空气，对筒内空气做了    ，使空气的    增加，    升高，达到乙醚着火点．

科目： 来源：2012-2013学年江苏省淮安市涟水县南集中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省淮安市涟水县南集中学九年级（上）期末物理试卷（解析版） 题型：填空题

同学们做实验的装置如图所示，闭合开关，如果将导体ab水平向右移动，则：
（1）导体cd将    （选填“随”或“不随”）之运动起来．
（2）实验装置左侧运用的原理和    （选填“电动机”、“发电机”）相同；
（3）实验装置右侧产生的现象在生活中的应用是    （举一个实例）．

科目： 来源：2012-2013学年江苏省淮安市涟水县南集中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省淮安市涟水县南集中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省淮安市涟水县南集中学九年级（上）期末物理试卷（解析版） 题型：填空题

抄表工人分别在元旦日和3月1日看到小明家的电能表如图所示，电能表是测量    （填物理量的名称）的仪表；小明家一、二月份一共用电    ；借助电能表测量家庭中电吹风的额定功率，小明还需要一个工具（或器材）是：    ．

科目： 来源：2012-2013学年江苏省淮安市涟水县南集中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“30Ω1A”的字样，电压表量程为0～3V，则灯L正常工作时的电流为    A．若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的阻值范围是    ．

科目： 来源：2012-2013学年江苏省淮安市涟水县南集中学九年级（上）期末物理试卷（解析版） 题型：解答题

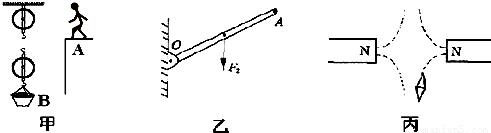

根据要求完成作图．
（1）如图甲所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线．
（2）在图乙中，为使杠杆OA保持静止，画出在A点所加最小力F₁的示意图和阻力F₂的力臂l₂．
（3）在图丙中，标出磁感线的方向和小磁针的N极．

科目： 来源：2012-2013学年江苏省淮安市涟水县南集中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针管紧紧地塞进孔中，打开塑料盒盖，向盒中滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮．你观察到现象是    ．图中情景演示的是“四冲程”汽油机工作过程中的    冲程，这个情景中是    能转化为    能．
