所示的电路图.将(b)图中的各电路元件连接成对应的电路．(2)如图2图中电路图未画完整.请根据所画出的磁感线.在通电螺线管上方B处填上电源的符号.并标出通电螺线管A端.小磁针C端的极性．(3)如图3所——青夏教育精英家教网—

相关习题

0 76447 76455 76461 76465 76471 76473 76477 76483 76485 76491 76497 76501 76503 76507 76513 76515 76521 76525 76527 76531 76533 76537 76539 76541 76542 76543 76545 76546 76547 76549 76551 76555 76557 76561 76563 76567 76573 76575 76581 76585 76587 76591 76597 76603 76605 76611 76615 76617 76623 76627 76633 76641 235360

科目： 来源：2012-2013学年广东省汕尾市陆丰市内湖中学九年级（上）期末物理试卷（解析版） 题型：解答题

（1）请根据图1（a）所示的电路图，将（b）图中的各电路元件连接成对应的电路（用笔画线作导线）．
（2）如图2图中电路图未画完整，请根据所画出的磁感线，在通电螺线管上方B处填上电源的符号，并标出通电螺线管A端、小磁针C端的极性（选填“N”或“S”）．
（3）如图3所示，物体静止在斜面上，画出它所受重力和支持力的示意图．

查看答案和解析>>

科目： 来源：2012-2013学年广东省汕尾市陆丰市内湖中学九年级（上）期末物理试卷（解析版） 题型：解答题

小华同学为了探究重力势能与哪些因素有关，他用三个相同的木桩插入同一水平沙面上，且插入的深度相同．将质量为m和2m的两个重物由相同高度h处分别落在两个木柱上，再将质量为m的重物从高度2h处落下，落到第三个木桩上，用刻度尺量取三个桩下陷的深度，将实验所得的有关数据分别列表如下：

实验序号	质量/kg	高度/m	木柱下陷的深度/m
1	0.2	1	0.05
2	0.4	1	0.1
3	0.2	2	0.1

（1）分析比较实验序号1和2及观察到的现象，可得出的结论是：______；______．
（2）分析比较实验序号1和3及观察到的现象，可得出的结论是：______；______．
（3）进一步综合分析比较表中数据，可归纳得出的结论是：______．

查看答案和解析>>

科目： 来源：2012-2013学年广东省汕尾市陆丰市内湖中学九年级（上）期末物理试卷（解析版） 题型：解答题

某小组同学用图甲的电路图探究欧姆定律，实验中他们所用的定值电阻分别是5Ω、10Ω、15Ω，电源电压为4.5V．

（1）在探究“电阻上的电流跟两端电压的关系”时，选用了某一定值电阻，连接电路闭合开关后，移动变阻器的滑片P，当电流表的示数是0.28A时，电压表的示数如图乙所示，这时定值电阻两端的电压是______V，请帮助该小组设计一个记录实验数据的表格．
（2）在探究“电阻上的电流跟电阻的关系”时，把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：将变阻器的滑片P向______（填“左”或“右”）移动，目的是______．
（3）探究结束后，该组同学又利用图甲所示的电路图测量小灯泡的电功率，他们把定值电阻换成额定电压为3.8V、电阻约为10Ω的小灯泡．
①请帮该组同学将图丙的实物电路连接完整．
②闭合开关后，发现电压表示数接近电源电压，电流表指针有明显偏转，移动变阻器的滑片，两表示数均不变，原因可能是______．
③问题解决后，闭合开关，改变变阻器滑片P的位置，当电压表的示数是______V时小灯泡正常发光，此时灯泡的电功率______（填“大于”、“小于”或“等于”）它的额定功率．

查看答案和解析>>

科目： 来源：2012-2013学年广东省汕尾市陆丰市内湖中学九年级（上）期末物理试卷（解析版） 题型：解答题

某同学在做“比较不同物质的吸热能力”的实验时，使用相同的电加热器给水和煤油加热，得到的实验数据如下表：

物质	次数	质量m/kg	升高的温度△t/℃	加热时间t/min
水	1	0.1	10	2
水	2	0.2	10	4
煤油	3	0.1	10	1
煤油	4	0.2	10	2

（1）实验中，记录加热时间的目的是：______．
（2）分析第1、2次或第3、4次实验数据，可以得出的初步结论是：同种物质升高相同温度时，吸收热量的多少与物质的质量有关；分析第1、3次或第2、4次实验数据，可以得出的初步结论是：升高相同的温度时，______吸收的热量不同．
（3）如果加热相同的时间，质量相同的水和煤油，______温度升高的多．

查看答案和解析>>

科目： 来源：2012-2013学年广东省汕尾市陆丰市内湖中学九年级（上）期末物理试卷（解析版） 题型：解答题

在如图所示的电路中，电阻R₁的阻值是15Ω，干路中的电流I是0.5A，电阻R₁两端的电压是3V．
求：（1）通过R₁的电流；
（2）通过R₂的电流；
（3）R₂的电阻值．

查看答案和解析>>

科目： 来源：2012-2013学年广东省汕尾市陆丰市内湖中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，总质量为1500kg的小汽车每条轮胎与地面的接触面积为0.03m²，该车以72km/h的速度由小明家沿水平直路行驶到学校用了0.5h．已知汽车在行驶过程中受到的阻力是车重的0.05倍，g=10N/kg．求：
（1）汽车对地面的压强；
（2）小明家道学校的距离；
（3）在此过程中汽车牵引力做的功；
（4）若在此过程中汽车消耗了2kg汽油，汽油的热值为4.5×10⁷J/kg，则汽车能的利用率多大．

查看答案和解析>>

科目： 来源：2012-2013学年广东省汕尾市陆丰市内湖中学九年级（上）期末物理试卷（解析版） 题型：解答题

阅读下面短文
内能
内能是指物体内部所包含的总能量，包括分子的动能（即分子无规则热运动动能）、分子的势能（即分子间相互作用能）、分子内的能量、原子内的能量、原子核内的能量等．在热学中，由于在热运动中上述后三项能量不发生变化，所以内能一般指前两项．由于分子的动能跟温度有关，分子的势能跟分子间的距离有关，所以物体的内能跟温度、体积都有关系．
请回答下列问题：
（1）慢慢压缩针筒里的气体，气体内能中哪部分发生变化？
答：______．
（2）加热针筒里的气体，气体内能中哪部分发生变化？
答：______．
（3）金属块在受热膨胀时，金属块内能中哪些部分发生变化？
答：______．

查看答案和解析>>

科目： 来源：2012-2013学年广东省汕尾市陆丰市内湖中学九年级（上）期末物理试卷（解析版） 题型：解答题

2011年3月11日14点46分，日本本州岛海域发生里氏9.0级地震，并引发海啸，瞬间扑向几乎日本全部沿海地区，继而造成日本福岛核电站核泄露，如图所示．
（1）海啸时产生的“水墙”速度很大，具有很大的______能，破坏力很强．
（2）为了给处于高温中的核反应堆外壳降温，消防员通过喷水的方法来有效降温，这是利用了水的______大的特性．
（3）地震、海啸时会产生______声波，这种声波可利用一种叫“水母耳”的仪器探测到．

查看答案和解析>>

科目： 来源：2012-2013学年广东省汕尾市陆丰市内湖中学九年级（上）期末物理试卷（解析版） 题型：解答题

随着经济水平的不断提高，小汽车越来越多地走进了我市普通家庭．下表为小军家小汽车的相关数据：

总质量：1600kg	额定功率：100kW
车轮与地面的总接触面积：8.0×10^-2m²	水箱容量：5L

（1）汽车发动机是汽油机，从能源可否再生角度来看，汽油是______能源；发动机工作时，______冲程将内能转化为机械能．
（2）汽车上的散热器用水作为冷却剂，这是利用了水的______较大的性质，当水箱装满水，水温升高20℃时，需要吸收的热量为______J．（c_水=4.2×10³J/（kg℃））
（3）该车静止在水平地面上时，对地面的压强为______ Pa．（g=10N/kg）

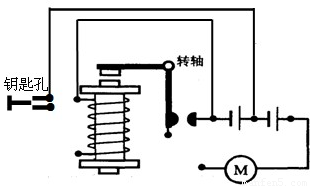

（4）汽车启动时，需将钥匙插入钥匙孔内并旋转（相当于闭合开关），请你用笔画线代替导线将轿车的启动原理图连接完整．
（5）假若该车在水平路面上以40kW的功率匀速行驶10min，消耗汽油1.5kg，求小汽车发动机的效率．（q_汽油=4.6×10⁷J/kg）

查看答案和解析>>

科目： 来源：2012-2013学年江苏省苏州市张家港外国语学校九年级（上）第一次段考物理试卷（解析版） 题型：选择题

下列简单机械中，属于省力杠杆的是（）
A．

筷子
B．

理发剪
C．

羊角锤
D．

钓鱼竿

查看答案和解析>>
