科目： 来源：2012-2013学年云南省曲靖一中九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示的电路中，电源电压保持不变．当开关S断开，甲、乙两表为电流表时，两表的示数之比I_甲：I_乙为3：5，则R₁：R₂=    ；为当开关S闭合，甲、乙两表为电压表时，两表示数之比U_甲：U_乙=    ．

科目： 来源：2012-2013学年云南省曲靖一中九年级（上）期末物理试卷（解析版） 题型：填空题

如图，电源电压不变，滑动变阻器的滑片P从a 端滑到b端的过程中，变阻器R₂的阻值    ，电流表的示数    ，电压表的示数    ．（增大/减小/不变）

科目： 来源：2012-2013学年云南省曲靖一中九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年云南省曲靖一中九年级（上）期末物理试卷（解析版） 题型：解答题

完成下列作图：

（1）根据图1所示的电路图连接实物图
（2）在图2右侧画出左侧实物接线图对应的电路图．
（3）请在图3中用导线连接一个三孔插座和一盏带开关的电灯的照明电路．根据安全用电原则，将如图所示的元件连入电路．

科目： 来源：2012-2013学年云南省曲靖一中九年级（上）期末物理试卷（解析版） 题型：解答题

请记录下列量具所测物理量的数值：

（1）图1中体温计所测患者的体温是______℃．
（2）图2中电流表的示数是______A．
（3）图3中电阻箱的示数为______Ω．

科目： 来源：2012-2013学年云南省曲靖一中九年级（上）期末物理试卷（解析版） 题型：解答题

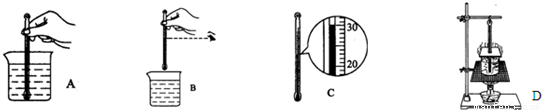

在“观察水的沸腾“实验中：
（1）某同学先用温度计测量小烧杯中水的初温的操作：
A是操作过程，B是读数过程，C是温度计显示的温度．
（2）A图中操作的错误是：______；
（3）B图读数中的错误是：______；
（4）若操作正确，根据C图可知此时烧杯中水的实际温度是______．
（5）该同学在做实验时，如图D所示，发现从开始给水加热到水开始沸腾所用的时间过长，请你帮助他找出可能存在的原因．（写出两种即可）
第一种可能原因：______；
第二种可能原因：______．

科目： 来源：2012-2013学年云南省曲靖一中九年级（上）期末物理试卷（解析版） 题型：解答题

小文利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．

（1）请根据图甲将乙图所示的实物电路连接完整（导线不允许交叉）．
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时，______．
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是：断开开关，将滑动变阻器的滑片移到最左端，将5Ω的电阻更换为10Ω的电阻接入电路，闭合开关，向______（填“左”或“右”）移动滑动变阻器的______，使电压表示数为______V时，读出电流表的示数．

科目： 来源：2012-2013学年云南省曲靖一中九年级（上）期末物理试卷（解析版） 题型：解答题

小明选用了以下器材测一个电阻的阻值：待测电阻Rx（阻值大约25Ω）、
电流表、电压表、开关、滑动变阻器（20Ω  1A）、电源（电压为12V且恒定不变）、导线若干．图是小明连接的实物电路，请你完成以下工作：
（1）实物电路连线中存在两处错误，它们分别是①______②______．
（2）改正错误后，请你在图的右侧画出正确的实验原理图．
（3）连接好电路并检查后（滑动变阻器已处于最大阻值处），为了防止电路连接不当或错误，造成仪器损坏，必须进行______．
（4）为了减小实验误差，应多次改变滑动变阻器滑片的位置，读出并记录每次对应的______示数和______示数，计算每次待测电阻的阻值．若多次测量的电阻值依次为R_l、R₂、R₃、R₄，则待测电阻的阻值Rx=______．（写出表达式）

科目： 来源：2012-2013学年云南省曲靖一中九年级（上）期末物理试卷（解析版） 题型：解答题

图15是探究“电阻的大小与哪些因素有关”的实验装置．现将A、B、C、D四种规格（见下表）的导线分别接在电路中进行比较．

材    料	导线	长度/m	横截面积/mm2
錳铜合金	A	1	0.8
	B	1	1.2
	C	0.5	0.8
镍铬合金	D	0.5	0.8

（1）要探究电阻与导体横截面积的关系，应比较______和______导线中的电流．
（2）若比较C和D导线中的电流，探究的是电阻与______的关系．
（3）要探究电阻大小与长度的关系，把导线A和C先后接入图15电路中，闭合开关，可以观察到：接入导线A时，电流表的示数较小，说明导线A的电阻较______．多次实验表明：导体越长，电阻越______．
