科目： 来源：2012-2013学年广东省佛山市九年级（上）期中物理试卷（解析版） 题型：填空题

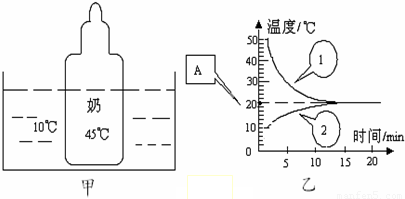

图甲是用水来冷却牛奶的示意图．图乙是记录牛奶、水的温度随时间变化的图象，图乙中表示热牛奶温度随时间变化的曲线应是    （填“1”或“2”）．若水的质量为1.5kg，在达到A点表示的温度的过程中，水    （填“吸收”或“放出”）的热量是    ．

科目： 来源：2012-2013学年广东省佛山市九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年广东省佛山市九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年广东省佛山市九年级（上）期中物理试卷（解析版） 题型：填空题

如图是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻    ，电流表的示数    ．（选填“变大”“变小”或“不变”）．这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．

科目： 来源：2012-2013学年广东省佛山市九年级（上）期中物理试卷（解析版） 题型：填空题

如图是关于电阻A、B的I-U图象．由图可知，电阻值较大的电阻是    Ω．若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是    A．

科目： 来源：2012-2013学年广东省佛山市九年级（上）期中物理试卷（解析版） 题型：填空题

如图甲是小亮同学测量并联电路的总电流时连接的电路．
（1）请你在a，b导线中撤掉一根多余的导线，使电路符合实验要求．你选择撤掉的是    导线．
（2）撤掉多余的导线后．闭合开关，电流表的读数如图乙，其读数是    A．

科目： 来源：2012-2013学年广东省佛山市九年级（上）期中物理试卷（解析版） 题型：解答题

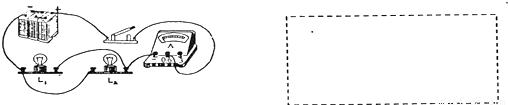

根据如图所示的实物图，在虚线框内画出对应的电路图．

科目： 来源：2012-2013学年广东省佛山市九年级（上）期中物理试卷（解析版） 题型：解答题

在图中，空圆圈表示电表，请在图中的圆圈中填上电流表或电压表的符号，并标出正负接线柱．

科目： 来源：2012-2013学年广东省佛山市九年级（上）期中物理试卷（解析版） 题型：解答题

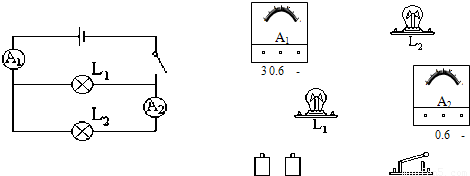

如图，根据电路图连接实物电路．（A₁表的电流约0.5A）

科目： 来源：2012-2013学年广东省佛山市九年级（上）期中物理试卷（解析版） 题型：解答题

（1）按如图甲所示的电路图连接好电路后，把电流表先后接在电路中的a、b、c处时，得到如下所示的记录表格：

测量处	a	b	c
电流（A）	0.4	0.4	0.4

比较测得的数据得出的结论是：______．
（2）在测并联电路中的电流时，若先在图1乙中的A处测电路中的电流是0.9A，然后在B 处测得的电流是0.6A，则在C处测得的电流应为______．
