科目： 来源：2012-2013学年广东省东莞市南开实验学校九年级（上）期末物理复习试卷（解析版） 题型：解答题

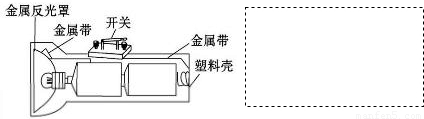

如图是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图．

科目： 来源：2012-2013学年广东省东莞市南开实验学校九年级（上）期末物理复习试卷（解析版） 题型：选择题

如图所示的电路中，电源电压恒定不变，当电键K闭合时（ ）

A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗

科目： 来源：2012-2013学年广东省东莞市南开实验学校九年级（上）期末物理复习试卷（解析版） 题型：选择题

如图所示，要使灯泡L₁和L₂组成并联电路，应（ ）

A．只闭合S₂
B．只闭合S₃
C．只闭合S₁和S₃
D．只闭合S₂和S₃

科目： 来源：2012-2013学年广东省东莞市南开实验学校九年级（上）期末物理复习试卷（解析版） 题型：填空题

通过A、B两个电路元件的电流与其两端电压的关系如图所示．将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是    V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是    V．

科目： 来源：2012-2013学年广东省东莞市南开实验学校九年级（上）期末物理复习试卷（解析版） 题型：选择题

如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（ ）

A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变小，电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数变大，灯泡变亮

科目： 来源：2012-2013学年广东省东莞市南开实验学校九年级（上）期末物理复习试卷（解析版） 题型：选择题

如图所示的电路，开关闭合后，灯泡L发光，当滑动变阻器的滑片向右滑动时，若L的阻值不变，则电流表、电压表的读数将（ ）

A．减小，减小
B．减小，增大
C．增大，减小
D．增大，增大

科目： 来源：2012-2013学年广东省东莞市南开实验学校九年级（上）期末物理复习试卷（解析版） 题型：填空题

如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R₁为定值电阻．当闭合开关S，A板上受到的压力F增大时，电流表示数将    （选填“变大”、“不变”或“变小”）．此装置可作为压力计使用，当压力减小时，压力计的示数随指针向左摆动而减小，应把    （填“电流表”或“电压表”）改装为压力计．

科目： 来源：2012-2013学年广东省东莞市南开实验学校九年级（上）期末物理复习试卷（解析版） 题型：选择题

在测量小灯泡电阻的实验中，小明按如图所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表有示数．电路中的故障可能是（ ）

A．灯泡发生短路
B．灯泡发生断路
C．变阻器R发生短路
D．变阻器R发生断路

科目： 来源：2012-2013学年广东省东莞市南开实验学校九年级（上）期末物理复习试卷（解析版） 题型：解答题

如图所示：电源电压为6V，甲图为伏安法测电阻的电路图；乙图为连接不完整的实物图．
（1）对照电路图甲，用笔画线代替导线将乙图中未连接部分连接起来．
（2）实验操作中有可能出现下列A、B、C、D四种错误，如果出现：电流表示数较大，电压表示数为0的现象．其错误属于______
A．电流表的正负接线柱接反
B．电压表的量程选小了
C．电阻R_x发生了短路
D．把滑动变阻器下端两接线柱连入电路
（3）电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数______（填“变大”、“变小”或“不变”）．
（4）实验过程中，某次电流表和电压表的示数如图丙所示，此时测得的R_x=______Ω．
（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是______．

科目： 来源：2012-2013学年广东省东莞市南开实验学校九年级（上）期末物理复习试卷（解析版） 题型：填空题

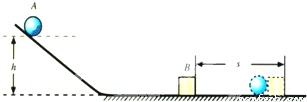

如图是探究“物体动能的大小与什么因素有关？”的实验示意图．
①该实验要探究的是物体动能的大小与物体    的关系．
②该实验物体的动能是指物体    （选填“A”或“B”）．
③该实验物体动能的大小是通过    来反映的．
④该实验物体的速度是指物体A从斜面上静止滚下与物体B碰撞时    （选填“碰前A”、“碰后A”、“碰前B”或“碰后B”）的速度，它是通过    （选填“高度”或“质量”）来改变的．
⑤实验中多次让物体从斜面同一高度上静止滚下时，应改变    （选填“物体A”或“物体B”）的质量，这是为了研究物体动能与物体质量的关系．
