科目： 来源：2011-2012学年辽宁省大连市普兰店27中九年级（上）物理寒假作业（九）（解析版） 题型：解答题

如图，轻质杠杆的支点在0点，在杠杆A点用力F₁竖直向上拉．请画出拉力F₁的力臂和作用在杠杆上阻力F₂的示意图．

科目： 来源：2011-2012学年辽宁省大连市普兰店27中九年级（上）物理寒假作业（九）（解析版） 题型：解答题

请在图中标出通电螺线管的磁极并画出磁感线的方向．

科目： 来源：2011-2012学年辽宁省大连市普兰店27中九年级（上）物理寒假作业（九）（解析版） 题型：解答题

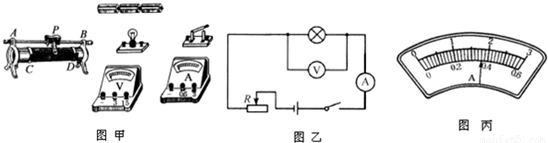

如图甲所示，是小明实验小组选用的测定小灯泡电阻所需的电路元件．小灯泡的额定电压为3.8V，估计小灯泡的阻值小于15Ω．
（1）请根据图乙所示的实验电路图，用笔画线代替导线，将图甲中各电路元件连接起来（电流表和电压表应选择合适的量程）．

（2）若小明同学连接电路后，实验时发现：小灯泡逐渐变亮时，电压表的示数逐渐变小．造成这一现象的原因是______．
（3）按照图乙改进电路后，继续进行实验，当小灯泡正常发光时，电流表的示数如图所示，其示数为______A，则被测小灯泡正常发光时的电阻为______Ω（结果保留一位小数）．

科目： 来源：2011-2012学年辽宁省大连市普兰店27中九年级（上）物理寒假作业（九）（解析版） 题型：解答题

在新农村建设中，村委会决定建盖一间老年活动室，其设计的房子剖面如图所示．地基和房体的总质量为4.0×10⁵kg，与地面接触的地基总面积为3.2×10⁵cm²．经勘察地面能够承担的压强为1.21×10⁵Pa．问
（1）通过计算说明村委会能否按设计要求建盖？
（2）如果不能，应该采取什么措施？

科目： 来源：2011-2012学年辽宁省大连市普兰店27中九年级（上）物理寒假作业（九）（解析版） 题型：解答题

某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重量，其原理结构如图巧所示．图中A为金属片，B为金属板，R₁=24Ω，R₂是最大值为72Ω的滑动变阻器，电源电压为12V不变．问：
（1）图中的重量表应该用什么电表改装？R₁的主要作用是什么？
（2）当称量物体重量达到最大值时，R₂两端的电压是多少？

科目： 来源：2011-2012学年辽宁省大连市普兰店27中九年级（上）物理寒假作业（九）（解析版） 题型：填空题

科目： 来源：2011-2012学年辽宁省大连市普兰店27中九年级（上）物理寒假作业（九）（解析版） 题型：填空题

在四川邛徕窑遗址中出土了一种唐朝“省油灯”．这种省油灯的灯盏是铜质的，在灯盏下增加了一层夹层，又叫夹层灯．夹层留一小孔，可以从小孔向夹层中加水．灯点燃后，热会由灯盏通过    方式使油的内能增加，温度升高，加快油的    ，增加耗油量．在夹层中加水，降低油温，达到省油的目的，这是利用水的    特性．为了更省油，请对这种灯提出一个合理的改进意见    ．

科目： 来源：2011-2012学年辽宁省大连市普兰店27中九年级（上）物理寒假作业（九）（解析版） 题型：填空题

如图是某家用燃气热水器结构原理图，微动开关K与活塞相连，活塞与水管相通．淋浴时，打开淋浴阀，喷头有水喷出，根据     的规律，活塞应向     （左、右）移动，由电磁铁的磁力把燃气阀打开，同时电子点火，燃气进入灶头燃烧，有热水流出；洗完后，关闭淋浴阀，热水器熄火．若热水器各部件完好，水压正常，打开淋浴阀后，电子点火器能点火却无火焰，原因可能是     ．（能写出一点即可）．该热水器适用水压：0.05×10³～0.4×10³kPa，若用水塔供水，则水面离热水器至少     m．

科目： 来源：2011-2012学年辽宁省大连市普兰店27中九年级（上）物理寒假作业（九）（解析版） 题型：解答题

在生活、生产中我们常遇到下面事例：打夯时夯锤被高高抛起又下落，砸在工作面上；打桩机打桩时重锤被高高拉起又下落，打在桩面上…
（1）请你再举一个类的事例：______；
（2）这些事例涉及到的共同物理知识是：______；
（3）小军看到打桩机，思考“重锤对地面打击力的大小与什么因素有关”的问题，并提 出猜想一：打击力的大小与重锤的质量有关．请你另提出一个猜想二：打击力的大小与______有关；
（4）小军找来排球和足球模拟“打桩”来验证猜想一．设计实验方案如下：
a．用台秤分别称出排球和足球质量m₁、m₂；
b．在光滑平整的地板上放一张白纸，在白纸上叠放一张复写纸．将排球从纸的正上方一定高度静止下落，排球打在复写纸上，在白纸上留下打击的复写印迹．记为“印迹l”；
c．换用足球从另一高度落下，重做上面的实验．得到足球打击的“印迹2”；
d．如何利用台称较准确地测出排球和足球的打击力F₁、F₂的大小？小军有点为难，请你完成测出F₁、F₂的方案：______；
（5）请对小军的实验方案作出评估：______．

科目： 来源：2008-2009学年山东省临沂市蒙阴三中九年级（上）月考物理试卷（解析版） 题型：选择题

下图所示是自然界中常见的一些现象．针对各种现象的解释，正确的是（ ）

A．玻璃上的小水珠是空气中的水蒸气凝华形成的
B．棒冰冒“白气“是棒冰升华形成的
C．荷花叶片上的小露珠是叶片分泌出来的
D．热风干手器的作用是加快手上的水分蒸发
