如图所示的电路，闭合开关，小灯泡正常发光．若将小灯泡和电流表的位置互换，则闭合开关后的现象是（ ）

A．小灯泡不发光，电压表没有示数
B．小灯泡不发光，电流表没有示数
C．小灯泡正常发光，电压表没有示数
D．小灯泡正常发光，电流表没有示数

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：选择题

如图所示，R₁=5Ω，R₂=10Ω，则电压表v₁，v₂示数之比是（ ）

A．1：2
B．2：1
C．1：3
D．3：1

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：选择题

在图示电路中，电源电压保持不变．闭合开关S后，开关S₁由断开到闭合，下列说法正确的是（ ）

A．电流表A₁示数变大，电流表A示数也变大
B．电流表A₁示数变小，电流表A示数也变小
C．电流表A₁示数不变，电流表A示数变大
D．电流表A₁示数不变，电流表A示数变小

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：选择题

如图所示为A、B两个导体的I-U图线，由图线可知（ ）

A．R_A＞R_B
B．R_A＜R_B
C．R_A=R_B
D．无法确定

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：选择题

如图所示电路，电源电压为3V且保持不变，R₁的阻值为10Ω，R₂的阻值为20Ω，下列选项正确的是（ ）
A．S₁、S₂都断开，电流表无示数，电压表示数为3V
B．只闭合S₁，电流表示数为0.15A，电压表无示数
C．只闭合S₂，电流表示数为0.3A，电压表示数为3V
D．S₁、S₂都闭合，电流表示数为0.1A，电压表示数为2V

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：选择题

如图所示，开关S闭合，两个灯均正常发光，电流表A₁的示数为0.8A，电流表A₂的示数为0.5A，电压表V的示数为8V．下列判断不正确的是（ ）

A．灯L₁和L₂并联
B．电源电压为8V
C．灯L₁的电流为0.3A
D．灯L₁的电阻为10Ω

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：选择题

如图所示的电路中，闭合开关，灯泡L不发光，电流表无示数，电压表有示数．若电路中只有一处故障，则可能是（ ）
A．灯泡L短路
B．灯泡L断路
C．电阻R短路
D．电阻R断路

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：填空题

小聪用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为    V，电流表的示数为    A，电阻R的阻值为    Ω，该导体的两端不加电压时，其电阻值为    Ω．（不计温度对阻值影响）．

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：填空题

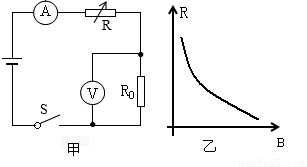

某物理科技小组设计了汽车有害尾气排放检测电路如图甲所示，R为气敏电阻，其阻值随有害尾气浓度B变化的曲线如图乙所示，R为定值电阻，电源电压恒定不变，当有害尾气浓度变大时，气敏电阻的阻值将    ，电压表的示数将    ．（选填“变大”、“变小”或“不变”）
