科目： 来源：2012-2013学年江苏省淮安市涟水县红日中学九年级（上）期末物理试卷（解析版） 题型：解答题

小明在欣赏圣诞树上的小彩灯时发现，各小彩灯的连接方式为串联，当其中一只灯丝熔断，其他彩灯却仍能发光，如图甲，这是为什么呢？他仔细观察灯泡的构造如图乙，查阅得知细金属丝表面涂有绝缘物质；取一只完好的彩灯，按图丙电路进行实验，电源电压为7.5V，数据及现象记录如下表：

实验次数	1	2	3	4	5	6
电压（V）	0.3	1	2	4	6	7.5
电流（A）	0.06	0.10	0.12		0.20
彩灯亮度	不发红	弱光	较亮	亮	很亮	灯丝烧断

请依据上述信息完成以下问题：
（1）第4次实验电流表示数如图丁，其读数为______安；
（2）从数据中发现，通过彩灯的电流与电压不成正比，其原因是______；
（3）能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是______；
（4）请依据彩灯结构及实验现象，推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是______．

科目： 来源：2012-2013学年江苏省淮安市涟水县红日中学九年级（上）期末物理试卷（解析版） 题型：解答题

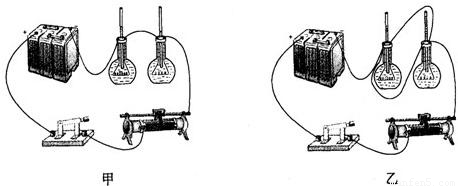

为了探究影响电热的因素，实验室准备了两个装满煤油的烧瓶、两个带有橡皮塞的粗细均匀的相同玻璃管，两根不同阻值的电阻丝，以及滑动变阻器、开关、导线、电源等．两个实验小组根据提供的实验器材，分别设计了图甲、乙所示的两个方案．

（1）这两个方案的共同点是通过观察什么知道电热的多少．
（2）甲方案探究的问题是什么？
（3）乙方案探究的问题是什么？

科目： 来源：2012-2013学年江苏省淮安市涟水县红日中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电路，R₁=30Ω，R₂=20Ω，开关S闭合后，电流表A的示数为0.4A，求：
（1）电源电压；
（2）干路中的总电流；
（3）电路的总功率．

科目： 来源：2012-2013学年江苏省淮安市涟水县红日中学九年级（上）期末物理试卷（解析版） 题型：解答题

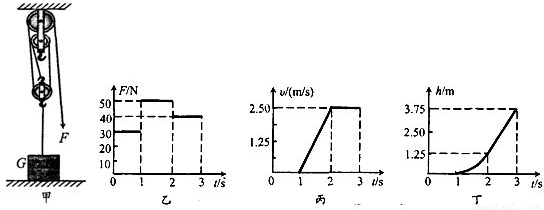

为了将放置在水平地面上、重G=100N的重物提升到高处，小明同学设计了图甲所示的滑轮组装置，当小明用图乙所示随时间变化的竖直向下拉力F拉绳时，重物的速度υ和上升的高度h随时间t变化的关系图象分别如图丙和丁所示．（不计摩擦，绳对滑轮的拉力方向均可看成在竖直方向）．
求：（1）在2～3s内，拉力F的功率为______W；
（2）在2～3s内，滑轮组的机械效率η为______．

科目： 来源：2012-2013学年江苏省淮安市涟水县红日中学九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省宿迁市九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示的几种用电器中，额定功率最接近1000W的是（ ）
A．
    电风扇
B．
     电饭煲
C．
     台灯
D．
    笔记本电脑

科目： 来源：2012-2013学年江苏省宿迁市九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年江苏省宿迁市九年级（上）期末物理试卷（解析版） 题型：选择题

筷子是中国和其他部分亚洲国家特有的用餐工具，使用筷子的方法如图所示，则筷子是（ ）

A．费力杠杆，但省距离
B．省力杠杆，且省距离
C．省力杠杆，但费距离
D．等臂杠杆，既不省力，也不费力

科目： 来源：2012-2013学年江苏省宿迁市九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年江苏省宿迁市九年级（上）期末物理试卷（解析版） 题型：选择题
