科目： 来源：2012-2013学年江苏省徐州市新沂市钟吾中学九年级（上）第三次测试物理试卷（解析版） 题型：填空题

小明家中的电能表如图所示，从表盘信息可知，小明家接入的用电器总功率不能超过    W．当家里只有微波炉工作时，电能表在1min内转60转，则微波炉消耗的电能为    J．

科目： 来源：2012-2013学年江苏省徐州市新沂市钟吾中学九年级（上）第三次测试物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省徐州市新沂市钟吾中学九年级（上）第三次测试物理试卷（解析版） 题型：填空题

如图所示的实验装置，是用来研究    （选填“电流磁效应”、“电磁感应现象”或“磁场对通电导线的作用”）的．实验中把导线ab放在磁场里，接通电源，让电流通过导线ab，会观察到导线向右运动；如果把电源正、负极对调后接入电路，会观察到导线ab向    （选填“左”或“右”）运动；如果不对调电源正、负极，但把蹄形磁体上下磁极调换一下，会观察到导线ab向    （选填“左”或“右”）运动；如果把电源正、负极对调，同时把蹄形磁体上下磁极也调换则会观察到导线ab向    （选填“左”或“右”）运动．

科目： 来源：2012-2013学年江苏省徐州市新沂市钟吾中学九年级（上）第三次测试物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省徐州市新沂市钟吾中学九年级（上）第三次测试物理试卷（解析版） 题型：解答题

如图所示，请将下列元件连接成符合安全用电要求的家庭电路．

科目： 来源：2012-2013学年江苏省徐州市新沂市钟吾中学九年级（上）第三次测试物理试卷（解析版） 题型：解答题

标出如图中通电螺线管和小磁针的南北极（用“N”和“S”表示）

科目： 来源：2012-2013学年江苏省徐州市新沂市钟吾中学九年级（上）第三次测试物理试卷（解析版） 题型：解答题

如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行．接导电路后，观察到小磁针偏转．
（1）实验探究的是通电直导线周围是否存在______．
（2）改变直导线中的电流方向，小磁针偏转方向也发生改变，表明______．
（3）实验中小磁针的作用是______．
（4）实验中用到的一种重要科学研究方法是______．
A．类比法          B．转换法          C．控制变量法        D．等效替代法．

科目： 来源：2012-2013学年江苏省徐州市新沂市钟吾中学九年级（上）第三次测试物理试卷（解析版） 题型：填空题

小宇和小刚想利用如图所示的装置来探究“导体产生的热量与其电阻大小的关系“．两只相同的烧瓶中装有适量的煤油．烧瓶A中浸泡着一段铜丝，电阻较小：烧瓶B中浸泡着一段镍铬合金丝，电阻较大，温度计显示煤油的温度．
为保证实验科学合理，两个烧瓶中所装煤油的质量应该    ．
实验中，小宇和小刚发现B烧瓶中温度计的示数升高得快，这表明：在电流和通电时间相同的情况下，导体的电阻越大，产生的热量    ．

科目： 来源：2012-2013学年江苏省徐州市新沂市钟吾中学九年级（上）第三次测试物理试卷（解析版） 题型：解答题

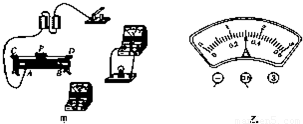

在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω，实验器材如图甲所示．
（1）在图甲中，请你用笔画线代替导线将电路连接完整（导线不得交叉）；
（2）在连接电路时开关应______，滑动变阻器的滑片应放在______（选填“A”或“B”）端；
（3）某次实验中，电压表读数为1.8V．要测量小灯泡的额定功率，应将滑片向______（选填“A”或“B”）端滑动，小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为______W．

科目： 来源：2012-2013学年江苏省徐州市新沂市钟吾中学九年级（上）第三次测试物理试卷（解析版） 题型：解答题

在如图所示的电路中，R₁=10Ω，R₂=20Ω，闭合开关后，电流表的示数为0.3A．求：
（1）电阻R₁两端的电压；
（2）通过电阻R₂的电流；
（3）电路消耗的总功率．
