科目： 来源：2010-2011学年江苏省苏州市相城区九年级（上）期中物理试卷（解析版） 题型：解答题

图为小明连接的电路，在方框内画出该电路的电路图．

科目： 来源：2010-2011学年江苏省苏州市相城区九年级（上）期中物理试卷（解析版） 题型：解答题

如图，暗盒内有若干规格相同的小彩灯并联后接到暗盒外的电源上，为了判断小彩灯的数目，现提供一只与暗盒内彩灯规格相同的小彩灯、两只电流表和导线，设计电路完成任务．

科目： 来源：2010-2011学年江苏省苏州市相城区九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，工人师傅用一个定滑轮和动滑轮组成滑轮组，把重为500N的箱子匀速提升5m，动滑轮的质量为8kg，不计绳重和摩擦，取g=10N/kg．
（1）在图中用笔画线代替细绳组装滑轮组．
（2）在向上提升箱子的过程中，人对绳子的拉力为多大？
（3）在向上提升箱子的过程中，滑轮组的机械效率为多少？．

科目： 来源：2010-2011学年江苏省苏州市相城区九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年江苏省苏州市相城区九年级（上）期中物理试卷（解析版） 题型：解答题

小丽用有0～0.6A和0～3A两个量程的电流表，研究图（a）所示电路中通过a、b两点的电流大小关系（电流大小相等）．电流表接在a点时，指针位置如图（b），电流表接在b点时，指针位置如图（c）．

（1）两次测量指针的位置不同的原因是______．
（2）电路中的实际电流以______（b/c）表的读数为准，这是因为______．
（3）电路中的实际电流是______A．

科目： 来源：2010-2011学年江苏省苏州市相城区九年级（上）期中物理试卷（解析版） 题型：解答题

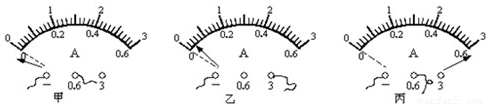

甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．

甲同学的问题：______；
乙同学的问题：______；
丙同学的问题：______．

科目： 来源：2010-2011学年江苏省苏州市相城区九年级（上）期中物理试卷（解析版） 题型：解答题

在机械制造中有一个给大飞轮定重心的工序，该工序的目的是使飞轮的重心发生微小的位移，以使它准确位于轴心上．如图所示，一个质量为M=80kg、半径为R=0.6m的金属大飞轮可在竖直平面内绕轴心（图中两虚线的交点）自由转动．用力推动一下大飞轮，飞轮转动若干周后停止．多次试验，发现飞轮边缘上的标记F总是停在图示位置．
（1）根据以上情况，可以初步确定飞轮重心P可能在图中______．
A．轴心正下方的某一位置
B．轴心左侧的某一位置
C．轴心右侧的某一位置
（2）工人在飞轮边缘上的某点E处，焊接上质量为m=0.4kg的金属后，再用力推动飞轮，当观察到______的现象时，说明飞轮的重心已调整到轴心上了．
（3）请在上图中标出E的位置．
（4）试求调整前飞轮的重心P到轴心的距离l．（提示：利用杠杆平衡条件）

科目： 来源：2010-2011学年江苏省苏州市相城区九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年江苏省苏州市相城区九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年陕西省宝鸡市金台中学九年级（上）月考物理试卷（11月份）（解析版） 题型：填空题

杠杆的应用非常厂泛，如图所示的两种剪刀，正常使用时属于省力杠杆的是    剪刀（填甲、乙）；工程车上的起重臂就是一个费力杠杆（如图所示），使用它的好处是能够省    ；如图所示，A装置是    滑轮（选填“定”或“动”），使用它的作用是    ．
