科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）双休日作业物理试卷（解析版） 题型：选择题

如图所示，A，B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A，B上的电压U_A，U_B和通过A、B的电流I_A，I_B间的关系正确的（ ）
A．I_A=I_B
B．I_A＞I_B
C．U_A=U_B
D．U_A＞U_B

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）双休日作业物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）双休日作业物理试卷（解析版） 题型：选择题

如图所示是实验电路的一部分，由此你可以判断该实验的目的是（ ）

A．测电阻功率
B．测电阻阻值
C．研究通过电阻的电流与其两端电压的关系
D．以上三个实验都有可能

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）双休日作业物理试卷（解析版） 题型：选择题

某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R，测量未知电阻R_x阻值，图中不能实现测量R_x阻值的电路图是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）双休日作业物理试卷（解析版） 题型：选择题

如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）

A．灯泡L变亮
B．电压表示数变大
C．电流表A₁示数变小
D．电路消耗的总功率变大

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）双休日作业物理试卷（解析版） 题型：选择题

某同学做电学实验时，电路如下图所示．已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R为10Ω，开关S闭合后，在实验操作无误的情况下，下列说法中正确的说法是（ ）

A．电流表的最大示数为0.6A
B．滑动变阻器消耗的最小功率为0W
C．电压表的最小示数为1V
D．电阻R消耗的最大功率为1.8W

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）双休日作业物理试卷（解析版） 题型：填空题

如图所示，汽油机正处于    冲程，这个冲程是 将    能转化为    能． 一台单缸四冲程汽油机，飞轮转速是1800r/min，该汽油机每秒钟内完成    个冲程，做功    次．

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）双休日作业物理试卷（解析版） 题型：填空题

下表列出了小王家两件家用电器铭牌上的主要项目

BC-65B电冰箱	FS-69电扇
额定电压 220V 工作频率 50Hz 额定功率 70W 耗 电 量 0.50/24h	规 格 40mm 额定电压 200V 工作频率 50Hz 额定功率 65W

（1）根据铭牌上提供的信息，可以算出电扇连续正常运转10h消耗的电能为    kW?h；
（2）2007年5月3日上午8：00，小王看了一下家中的电能表，示数如图所示．然后他们一家外出旅游，其间家中只有电冰箱正常使用．他们于5月4日上午8：00回家时，电能表示数变为    ．

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）双休日作业物理试卷（解析版） 题型：填空题

如图所示，若甲、乙两表为电压表，当S闭合时，两表示数之比为U_甲：U_乙=5：2．若甲、乙两表为电流表，当S断开时，两表示数之比为I_甲：I_乙=    ，此时R₁和R₂消耗的功率之比P₁：P₂=    ．

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）双休日作业物理试卷（解析版） 题型：解答题

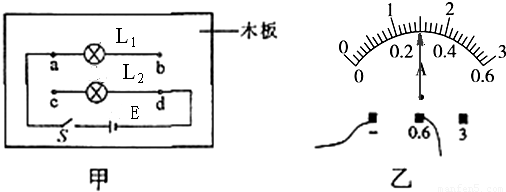

图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L₁、L₂．木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路．闭合开关通电后，两灯都能正常发光．

（1）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______，否则是另一种连接方式．
（2）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯泡的电流可能是______A，也可能是______A．
（3）小聪先后将电压表分别并联接在ab、cd、ad之间，电压表示数均为3V，这表明两灯的连接方式是______．
