科目： 来源：2012-2013学年江苏省盐城市东台市富安中学九年级（上）第4周周考物理试卷（解析版） 题型：选择题

如图所示的电路中，三个灯泡始终完好．当开关S断开时，三个灯泡都发光．当开关S闭合时（ ）

A．L₁、L₂、L₃都不亮
B．L₁、L₂、L₃都发光
C．L₂不亮，L₁、L₃亮
D．L₁、L₂不亮，L₃亮

科目： 来源：2012-2013学年江苏省盐城市东台市富安中学九年级（上）第4周周考物理试卷（解析版） 题型：选择题

如图所示，若开关S闭合后，灯L₁、L₂均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L₁两端时，两灯均不亮，将导线连接在灯L₂两端时，灯L₁亮而灯L₂不亮．由此可以判断
（ ）

A．灯L₁短路
B．灯L₂短路
C．灯L₁断路
D．灯L₂断路

科目： 来源：2012-2013学年江苏省盐城市东台市富安中学九年级（上）第4周周考物理试卷（解析版） 题型：选择题

如图所示，只闭合开关S时，两灯均不亮，同时闭合开关S和S₁时，灯L₁亮，L₂不亮，电路可能出现的故障是（ ）

A．灯L₁短路
B．灯L₂短路
C．灯L₁断路
D．灯L₂断路

科目： 来源：2012-2013学年江苏省盐城市东台市富安中学九年级（上）第4周周考物理试卷（解析版） 题型：选择题

如图，小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年江苏省盐城市东台市富安中学九年级（上）第4周周考物理试卷（解析版） 题型：填空题

指出下列电路图的错误：
①     ；
②     ；
③     ．

科目： 来源：2012-2013学年江苏省盐城市东台市富安中学九年级（上）第4周周考物理试卷（解析版） 题型：解答题

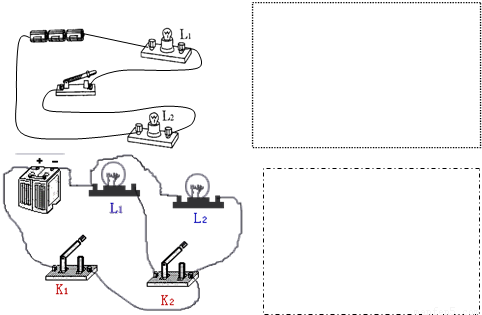

请按如图所示的电路连接情况，在方框内画出对应的电路图

科目： 来源：2012-2013学年江苏省盐城市东台市富安中学九年级（上）第4周周考物理试卷（解析版） 题型：解答题

由电路图连接实物图

科目： 来源：2012-2013学年江苏省盐城市东台市富安中学九年级（上）第4周周考物理试卷（解析版） 题型：解答题

如图所示的电路，这时灯L₁______，灯L₂______．（填“不发光”或“发光”）灯L₁和L₂是______联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．

科目： 来源：2012-2013学年江苏省盐城市东台市富安中学九年级（上）第4周周考物理试卷（解析版） 题型：解答题

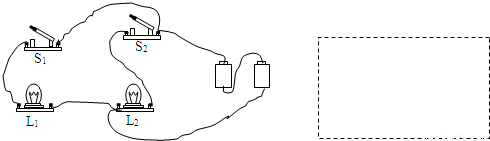

按图所示的电路，在右画线框内出相应的电路图．

科目： 来源：2012-2013学年江苏省盐城市东台市富安中学九年级（上）第4周周考物理试卷（解析版） 题型：解答题

根据图所示电路将所给元件连接起来．
