科目： 来源：2012-2013学年四川省成都市成华区九年级（上）期中物理试卷（解析版） 题型：填空题

小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）
（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现    （选填“开路”或“短路”）现象，小灯泡L₁、L₂都不会亮，还可能造成    损坏．
（2）小亮只更改跟L₁、L₂的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了．请在需要改动的导线上打×并改正．（指出一种即可）
（3）接下来，他们按图丙所示电路图连接了三个电压表．实验过程中，电压表V₂的示数如图丁所示，则电压表V的示数是    V．

科目： 来源：2012-2013学年四川省成都市成华区九年级（上）期中物理试卷（解析版） 题型：解答题

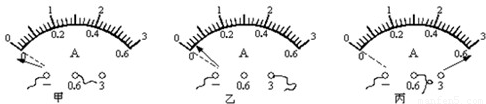

甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．

甲同学的问题：______；
乙同学的问题：______；
丙同学的问题：______．

科目： 来源：2012-2013学年四川省成都市成华区九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年四川省成都市成华区九年级（上）期中物理试卷（解析版） 题型：选择题

质量相等，初温相同的甲、乙两种不同的液体，分别用两个相同的加热器加热，加热过程中温度随时间变化图象如图所示，根据图象可得到两液体的比热容（ ）

A．甲液体的比热容大
B．乙液体的比热容大
C．甲、乙两液体的比热容一样大
D．无法判断

科目： 来源：2012-2013学年四川省成都市成华区九年级（上）期中物理试卷（解析版） 题型：选择题

如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A．电流方向由A到B
B．电流方向由B到A
C．有电流但方向无法确定
D．始终无电流

科目： 来源：2012-2013学年四川省成都市成华区九年级（上）期中物理试卷（解析版） 题型：选择题

为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯．下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年四川省成都市成华区九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示，闭合开关S后，L₁和L₂两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是（ ）

A．L₁灯丝断了
B．L₂灯丝断了
C．电流表损坏
D．L₂灯炮处短路

科目： 来源：2012-2013学年四川省成都市成华区九年级（上）期中物理试卷（解析版） 题型：解答题

小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游．为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游．请按上述要求在右边虚线框内设计此投票机的电路（请在开关旁注明控制的人）．

科目： 来源：2012-2013学年四川省成都市成华区九年级（上）期中物理试卷（解析版） 题型：解答题
