科目： 来源：《第13章 了解电路》2013学年单元测试卷（昭通市水富二中）（解析版） 题型：选择题

小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L₁、L₂都不亮，电流表无示数，电压表有示数约为3V．则故障原因可能是（ ）

A．L₁断路
B．L₁短路
C．L₂断路
D．L₂短路

科目： 来源：《第13章 了解电路》2013学年单元测试卷（昭通市水富二中）（解析版） 题型：选择题

在如图所示的电路中，以下说法错误的是（ ）

A．只闭合开关S₁，灯L₂发光
B．只闭合开关S₂，灯L₁ L₂发光
C．只闭合开关S₃，灯L₁发光
D．开关S₁、S₂、S₃都闭合，灯L₂发光

科目： 来源：《第13章 了解电路》2013学年单元测试卷（昭通市水富二中）（解析版） 题型：填空题

如图所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上    （选填“同”或“异”）种电荷而相互    ．

科目： 来源：《第13章 了解电路》2013学年单元测试卷（昭通市水富二中）（解析版） 题型：填空题

现在许多宾馆都利用房卡取电，如图所示．只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的    ，房间里各用电器之间是    联的．

科目： 来源：《第13章 了解电路》2013学年单元测试卷（昭通市水富二中）（解析版） 题型：填空题

如图所示，节日小彩灯是由许多小灯泡组成的，这些小灯泡总是同时闪亮、同时熄灭，它们在电路中的连接方式为    ．

科目： 来源：《第13章 了解电路》2013学年单元测试卷（昭通市水富二中）（解析版） 题型：填空题

科目： 来源：《第13章 了解电路》2013学年单元测试卷（昭通市水富二中）（解析版） 题型：解答题

如图所示是一个能吹冷、热风的电吹风的简化电路，图中A是吹风机（电动机），B是电热丝．若只闭合开关S₁吹出的是______风；若将S₁、S₂都闭合，吹出的是______风．

科目： 来源：《第13章 了解电路》2013学年单元测试卷（昭通市水富二中）（解析版） 题型：填空题

如图所示，电路的状态是    （选填“通路”、“开路”或“短路”），此时电路中    电流（选填“有”或“无”），灯泡    发光（选填“会”或“不会”）．

科目： 来源：《第13章 了解电路》2013学年单元测试卷（昭通市水富二中）（解析版） 题型：填空题

如图所示，电流表A₁的示数为1.6A，电流表A₂的示数为0.9A，则L₁中的电流是    A，L₂中的电流是    A．

科目： 来源：《第13章 了解电路》2013学年单元测试卷（昭通市水富二中）（解析版） 题型：解答题

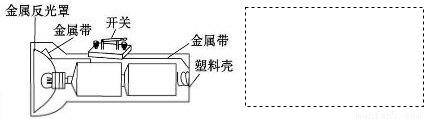

如图是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图．
