小王家中的电能表如图所示，月初观察到家中电能表示数为，月末观察到电能表示数如图所示，则他家这段时间内消耗的电能为    kW?h．他要借助电能表测量家中电水壶的实际电功率，还需要用到的一种测量仪器是    ．从表盘信息可知，他家接入的用电器总功率不能超过    W．

科目： 来源：《第15章 从测算家庭电费说起》2013年单元测试卷（昭通市水富二中）（解析版） 题型：填空题

科目： 来源：《第15章 从测算家庭电费说起》2013年单元测试卷（昭通市水富二中）（解析版） 题型：解答题

电流做的功跟电压、电流和通电时间三个因素都有关．李明同学要通过实验探究电功跟电压的关系，他选用的器材如图所示．其中甲、乙两容器完全相同，电阻丝R₁的阻值大于电阻丝R₂的阻值．?
（1）他在该实验中选用两根阻值不同的电阻丝，其目的是______．
（2）在这个实验中，李明是通过观察比较______来比较电流做功多少的．电流通过电阻丝______做的功多（填R₁或R₂）．?
（3）由这个实验可以得到的结论是：______．

科目： 来源：《第15章 从测算家庭电费说起》2013年单元测试卷（昭通市水富二中）（解析版） 题型：解答题

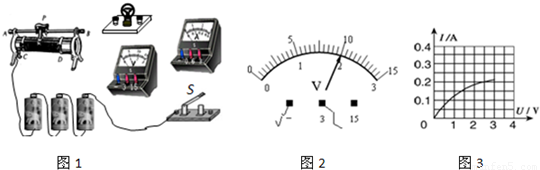

在测定“小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．他们所设计的实验电路如图所示．
（1）在连接电路时，开关应处于______状态，电流表的量程应选0～______A．
（2）请你用笔画线代替导线，按照电路图将实物电路补充完整．（导线不能交叉）
（3）闭合开关前，图1中滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
（4）小刚同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为______V，若他想测量小灯泡的额定功率，应将图1中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小丽同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W．

科目： 来源：《第15章 从测算家庭电费说起》2013年单元测试卷（昭通市水富二中）（解析版） 题型：解答题

如图所示，把20Ω的电阻R₁和30Ω的电阻R₂串联起来，接在电压为6V的电源上．闭合开关后，求：
（1）R₁和R₂的总电阻；
（2）电流表的示数；
（3）电路消耗的总功率．

科目： 来源：《第15章 从测算家庭电费说起》2013年单元测试卷（昭通市水富二中）（解析版） 题型：解答题

为了利用太阳能，人们正在研发太阳能电动车．图1是人们研制的太阳能电动三轮车，车子顶部的太阳能电池板将光能转化为电能储存在太阳能电池中，电池再给三轮车的电动机供电．小明同学设计的调节电动机转速的简化电路图如图2所示，若太阳能电池的电压保持不变，调速电阻的最大阻值为50Ω．闭合开关S，当调速电阻的滑片P滑到最左端时车速最大，此时电流表示数5A，电动机电功率最大为1kW；当调速电阻的滑片P滑到最右端时车速最小，此时电流表示数为1A，求这时电动机的电功率是多少？
????
