科目： 来源：2012-2013学年安徽省铜陵市铜陵县七校联考九年级（上）第一次月考物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年安徽省铜陵市铜陵县七校联考九年级（上）第一次月考物理试卷（解析版） 题型：选择题

如图为滑动变阻器连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年安徽省铜陵市铜陵县七校联考九年级（上）第一次月考物理试卷（解析版） 题型：选择题

小明在探究串联电路电流规律的实验中，按图所示连好了电路，闭合开关后，发现L₁、L₂都不发光，电流表无示数．为了找出发生故障的原因，小明用电压表进行检测，发现b、c之间的电压为零，a、b与a、c之间的电压都为3V，则电路故障是（ ）
A．L₁断路
B．L₁短路
C．L₂断路
D．L₂短路

科目： 来源：2012-2013学年安徽省铜陵市铜陵县七校联考九年级（上）第一次月考物理试卷（解析版） 题型：解答题

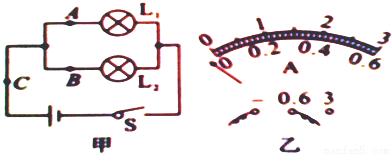

在探究并联电路电流规律的实验中，下图甲是实验的电路图

（1）电流表应该______（填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应该接在甲图中的______点．
（2）小明在测量A点的电流时，发现电流表的指针偏转如上图乙所示，原因是______．
（3）下表是小超同学在实验中用两盏小灯泡测得的实验数据．由实验数据小超得出的结论是：在并联电路中，干路电流等于各支路电流之和，且各支路电流相等．请指出小超的探究过程中两点不妥之处：

A点的电流IA	B点的电流IB	C点的电流IC
0.16A	0.16A	0.32A

①______；
②______．

科目： 来源：2012-2013学年安徽省铜陵市铜陵县七校联考九年级（上）第一次月考物理试卷（解析版） 题型：解答题

在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关
②导体的电阻与导体的横截面积有关
③导体的电阻与导体的材料有关．
实验室提供了四根电阻丝，其规格，材料如下表．

电阻丝	材料	长度/m	横截面积/mm2
A	镍铬合金	0.5	0.5
B	镍铬合金	1.0	0.5
C	镍铬合金	0.5	1.0
D	锰铜合金	0.5	0.5

为了验证上述猜想，他们设计了如下图所示的实验电路

（1）为了验证猜想①，应该选用编号为______的两根电阻丝进行实验；如果选用编号为A、C的两根电阻丝进行实验，是为了验证猜想______（填序号）；分别将A、D两根电阻丝接入电路中M、N两点间时，电流表示数不同，由此初步得出的结论：长度和横截面积相同时，______．
（2）最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就______（填“增大”或“减小”）了输电线路的电阻，从而可以减小输电线上电能的损失．

科目： 来源：2012-2013学年安徽省铜陵市铜陵县七校联考九年级（上）第一次月考物理试卷（解析版） 题型：解答题

如图，这是“伏安法”测小灯泡电阻实验所需的器材：

（1）设计画出该实验所需的电路图，并表明电流表与电压表的“+”、“-”情况．
（2）用导线把图甲连接起来（要求电流表接小量程，电压表接大量程）．
（3）连接电路时，开关应该______；闭合开关前，变阻器的滑片P应移到______端．
（4）闭合开关后，移动滑片P，电流表与电压表的读数如乙图，则此时小灯泡的电R=______Ω．

科目： 来源：2012-2013学年安徽省铜陵市铜陵县七校联考九年级（上）第一次月考物理试卷（解析版） 题型：解答题

如图所示的串联电路，请推证：串联电路的总电阻等于各串联导体电阻之和，即R=R₁+R₂（提示：运用串联电路的电流、电压规律，及欧姆定律）

科目： 来源：2012-2013学年安徽省铜陵市铜陵县七校联考九年级（上）第一次月考物理试卷（解析版） 题型：解答题

如图所示，已知R₁=10Ω，R₂=R₃=20Ω，电源电压恒定，当S₁、S₂都断开时，电流表的示数为0.15A，求：
（1）电源的电压；
（2）S₁、S₂都闭合时，电流表的示数．

科目： 来源：2012-2013学年安徽省铜陵市铜陵县七校联考九年级（上）第一次月考物理试卷（解析版） 题型：解答题

从2011年5月11日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于右图所示．电源电压恒为9V，传感器电阻R₂的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R₂的电阻为80Ω．使用前要通过调零旋钮（即滑动变阻器R₁的滑片）对测试仪进行调零，此时电压表的示数为8V．求：
（1）电压表的示数为8V时，电流表的示数为多少？
（2）电压表的示数为8V时，滑动变阻器R₁的电阻值为多少？
（3）调零后，R₁的电阻保持不变．某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少？
