科目： 来源：2012-2013学年江苏省连云港市赣榆县罗阳中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

如图是额定电压为3.0V的小灯泡的I-U图线，小灯泡的额定功率是    W，正常工作时电阻    Ω．将两只这样灯泡串联后接在3.0V电源两端，每只灯泡消耗的功率是    W．

科目： 来源：2012-2013学年江苏省连云港市赣榆县罗阳中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

按题目要求作图：

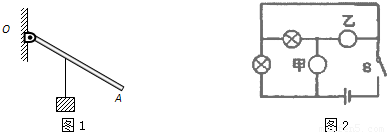

（1）如图1所示，杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出最省力时的作用力的方向和力臂．
（2）如图2所示，试在甲、乙两个“O”内选填表示电压表和电流表的符号“V”和“A”，使两灯组成并联电路．

科目： 来源：2012-2013学年江苏省连云港市赣榆县罗阳中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

小明在“测滑轮组机械效率”的实验中，用如图a所示的滑轮组进行了三次实验，实验数据如下表：

实验 次数	物重 G/N	物体上升的高度h/cm	测力计的示数F/N	测力计移动的距离s/cm
1	6	3	2.5	9
2	6	5	2.5	17
3	6	8	2.5	24

（1）分析表中数据，回答以下问题：
①表中有一个数据的记录是错误的，错误的数据是______；
②第3次实验中滑轮组的机械效率是______；
③滑轮组的机械效率与______无关．
（2）小红在小明实验的基础上多使用一个滑轮也做了实验，如图b所示．
①小红多使用一个滑轮，目的是为了改变______；
②当这两位同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，它们的机械效率______（选填“相同”或“不相同”），理由是：______．

科目： 来源：2012-2013学年江苏省连云港市赣榆县罗阳中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

在测额定电压为3.8V小灯泡（电阻大约为10Ω左右）额定功率的实验时，小明连接了如图所示的电路，其中电源电压为6V．
（1）在连接电路时，开关必须______．请将实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯变亮）．
（2）若在连接电路时，有A（5Ω 1A）、B（10Ω 0.5A）和C（15Ω 0.2A）三个滑动变阻器可供选择，则应该选择变阻器______（A/B/C）连入电路，才能保证实验顺利进行．
表一：

电流表	电压表	灯泡故障原因
示数不为0	示数为0
示数为0	示数不为0

（3）小明合理地连接好电路，闭合开关，发现无论怎样调节滑动变阻器灯泡都不亮．小明分析后发现是灯泡的故障．请你依据表一中电流表、电压表示数出现的几种情况，帮小明判断故障原因，并将其填写在表中对应的空格中．
（4）表二为某小组的实验记录：
表二：

实验序号	电压表示数/V	电流表示数/A	功率/W	额定功率/W
1	3.0	0.36	1.08	P额==1.50
2	3.8	0.40	1.52
3	4.5	0.42	1.89

老师认为该小组数据处理过程有误，你认为错误之处是：______，正确测量结果P_额=______W；
（5）在科学探究过程中，经常需要多次实验．如在本实验中，综合分析实验数据，你能发现______，可见这里的多次实验是为了发现不同现象背后的共同规律；有的多次实验是为了求平均值以减小实验误差，如：______（填实验名称）．

科目： 来源：2012-2013学年江苏省连云港市赣榆县罗阳中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

如图所示，用一动滑轮将质量为50kg的物体10s内匀速提高30cm，绳子自由端的拉力为300N．g取10N/kg．求：
（1）拉力做的功．
（2）拉力做功的功率．
（3）动滑轮的机械效率．

科目： 来源：2012-2013学年江苏省连云港市赣榆县罗阳中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

如图甲所示电路，滑到变阻器上标有“50Ω 1A”，电源电压恒定为6V．电流表量程为0～0.6A．电压表量程为0～3V．闭合开关S，滑动变阻器滑片到某一位置时，电流表示数为0.2A，电压表示数如图乙所示．求：
（1）电阻R₁的阻值为多少？
（2）此时R₁消耗的功率为多少？
（3）为保证电路安全，电阻R₁上允许消耗功率的范围为多少？

科目： 来源：2012-2013学年安徽省铜陵市铜陵县七校联考九年级（上）第一次月考物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年安徽省铜陵市铜陵县七校联考九年级（上）第一次月考物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年安徽省铜陵市铜陵县七校联考九年级（上）第一次月考物理试卷（解析版） 题型：填空题

如图是关于电阻A、B的I-U图象．由图可知，电阻值较大的电阻是    Ω．若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是    A．

科目： 来源：2012-2013学年安徽省铜陵市铜陵县七校联考九年级（上）第一次月考物理试卷（解析版） 题型：填空题

如图所示，两个电阻R₁和R₂的阻值都是10Ω，开关闭合后，电压表示数是4.5V，则电流表A₁的示数是     A，电流表A₂的示数是     A．
