科目： 来源：2012-2013学年安徽省马鞍山十一中九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是（ ）

A．电灯L₁断路
B．电灯L₂断路
C．电灯L₁短路
D．电灯L₂短路

科目： 来源：2012-2013学年安徽省马鞍山十一中九年级（上）第二次月考物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年安徽省马鞍山十一中九年级（上）第二次月考物理试卷（解析版） 题型：选择题

已知电阻R₁＞R₂，电源电压U不变，在如图所示的四种接法中通过电流表电流最大的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年安徽省马鞍山十一中九年级（上）第二次月考物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年安徽省马鞍山十一中九年级（上）第二次月考物理试卷（解析版） 题型：选择题

小明观察了市场上自动测高仪后，设计了以下四个电路（其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定）．其中能实现身高越高，电压表示数越大的电路是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年安徽省马鞍山十一中九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示的电路中，电源电压和灯泡电阻保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，则（ ）
A．电流表示数增大，电压表示数减小
B．电流表示数减小，电压表示数增大
C．电流表示数增大，电压表示数增大
D．电流表示数减小，电压表示数减小

科目： 来源：2012-2013学年安徽省马鞍山十一中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年安徽省马鞍山十一中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

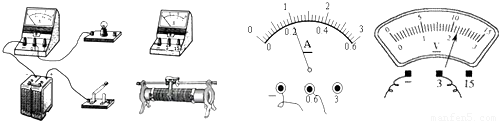

在伏安法测电阻连接实验电路时：

（1）开关应处于______状态，滑动变阻器的滑片应位于______ 位置，这主要是为了避免电路中的______过大，以致于烧坏有关元件．
（2）此实验的原理是：______．
（3）画出实验电路图，并把图中的实物对应连接起来．（要求滑动变阻器滑片向右调节时，电阻变小）
（4）根据电表示数，可知此时电阻值为______Ω．

科目： 来源：2012-2013学年安徽省马鞍山十一中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

小刚同学由“金属导体的电阻一般随导体温度的升高而增大”规律联想到：铝笔芯也是导体，铅笔芯的电阻与它的温度之间是否也存在这种关系呢？于是，小刚和几位同学一起进行了“探究铅笔芯的温度变化对其电阻有何影响”的实验．
（1）实验思路：保持铅笔芯两端的电压不变，给铅笔芯加热，测出不同______时通过铅笔芯的电流，根据电流的变化情况，得出铅笔芯电阻大小与其温度变化的关系，其依据是：电压一定时，电阻小，电流______．
（2）小刚设计了如图所示的电路．
（3）实验过程：
①先将H型铅笔芯接入电路，闭合开关，测量并记录通过它的电流．
②用酒精灯给铅笔芯加热，使铅笔芯的温度逐渐______，每隔10s测量并记录通过它的电流；
③再分别将HB型，2B型铅笔芯接入电路，重复以上实验过程．
（4）下表是小刚他们记录的实验数据：

分析表小数据可以初步得出：铅笔芯的电阻随温度的升高而______．
（5）你认为小刚他们的实验存在什么不足，写出其中一条：______．

科目： 来源：2012-2013学年安徽省马鞍山十一中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图所示，电源电压为12V，灯L₁的电阻为6Ω，闭合开关S，电压表的读数为3V，求电流表的读数是多少？
